Hinweise

• Für die Ausgabe von Grafiken muss das Projekt komplett eingegeben sein.
• Das Projekt kann einerseits nach EnEV (EnEV-Randbedingungen) und andererseits mit angepassten Randbedingungen (Energieberatung) bewertet werden. Das verwendete Berechnungsverfahren wird in der Grafik mit angegeben.
• Das Menü Grafiken ist abhängig vom eingestellten Berechnungsverfahren. So werden für Berechnungen nach DIN V 18599 andere Menüeinträge angeboten als für Berechnungen nach 4108/4701 bzw. LEG. Zu den Berechnungsverfahren siehe unter: ⇒  Projekt-Einstellungen
• Die Grafiken werden automatisch in den verschiedenen Berichten mit ausgegeben.

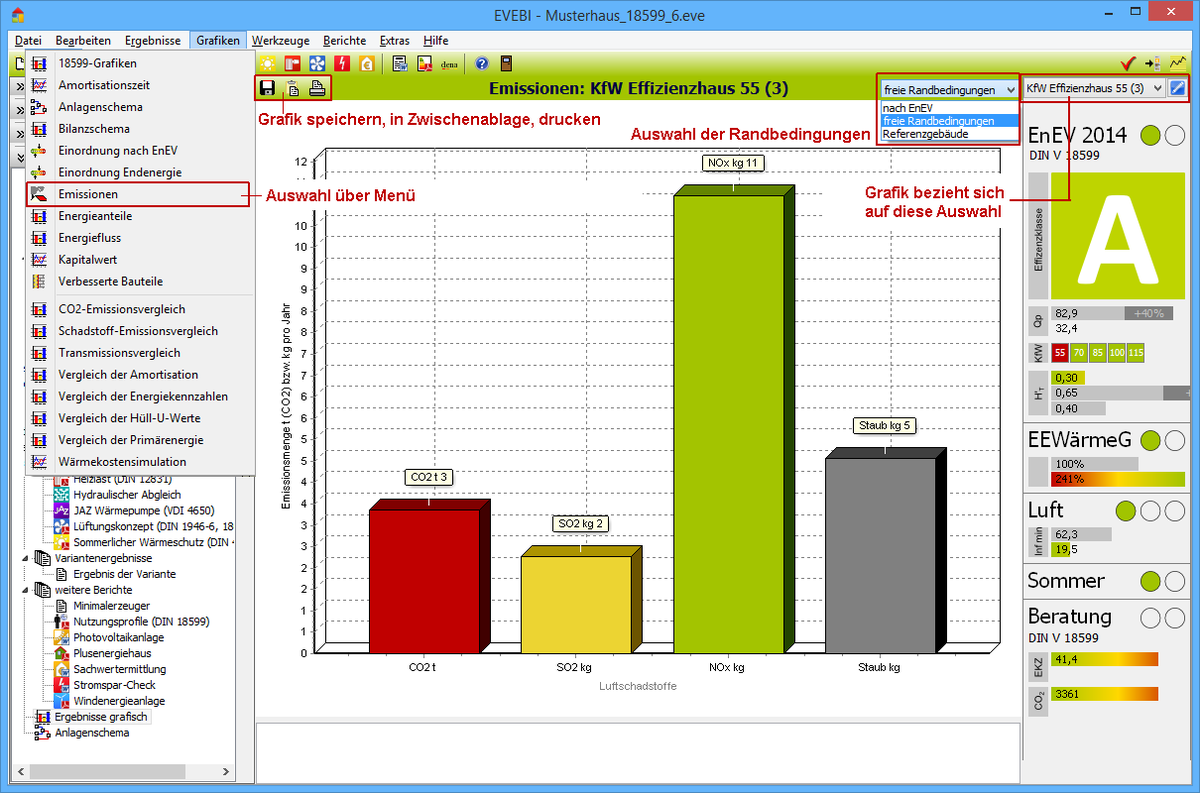

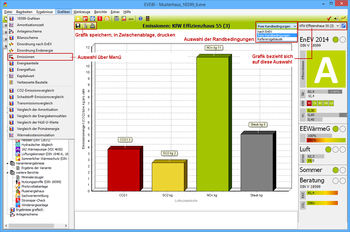

Aufruf einer Grafik

1. Wählen Sie im Navigationsbereich das Register Ergebnisse.
2. Wählen Sie ggf. im ⇒  Ergebnis-Monitor den Ergebnisbezug Ist-Zustand/Variante.

oder

1. Wählen Sie im Navigationsbereich das Register Varianten.
2. Klicken Sie im Navigationsbereich die Variante, zu der Sie Grafiken ausgeben möchten.

Hinweise:

• Die Ergebnisse sind abhängig von der Bezugswahl im ⇒  Ergebnis-Monitor (Ist-Zustand/Variante).
• Die Ergebnisse sind abhängig von der eingestellten EnEV (2009 oder 2014) sowie dem in den ⇒  Projekt-Einstellungen eingestellten Berechnungsverfahren (DIN 4108-6 / 4701-10/12 bzw. DIN V 18599).
• Sie können bei einigen Grafiken zusätzlich wählen, ob die Ausgabe nach EnEV, mit freien Randbedingungen oder für das Referenzgebäude erfolgen soll.
• Die angezeigte Grafik kann gespeichert, in die Zwischenablage übernommen und direkt auf einen angeschlossenen Drucker ausgegeben werden.
• Die Grafiken werden zum überwiegenden Teil in die Beratungsberichte und Berechnungsdokumentationen übernommen.
