Bauteile

Mit den Bauteilen wird die Wärme übertragende Gebäudehülle definiert.

Die Bauteile werden unterschieden nach:

Böden/Keller: Untere Abgrenzung der thermischen Gebäudehülle (Wärmestrom nach unten),
Decken/Dächer: Obere Abgrenzung der thermischen Gebäudehülle (Wärmestrom nach oben)
Außenwände: seitliche, nicht-transparente Abgrenzung der thermischen Gebäudehülle (Wärmestrom horizontal) und
Fenster: Fenster und Außentüren

Hinweise:

Sie können ein oder mehrere Bauteile einer Konstruktion zuordnen. Damit haben Sie den U-Wert aus der Konstruktion übernommen. Hierzu ist es sinnvoll, zuerst die Konstruktionen zu erfassen.
Die Wärmeübergangswiderstände sind abhängig von der Bauteilart (Wand, Keller, Dach oder Fenster).
Haben Sie das Gebäude in Nutzungszonen eingeteilt, so sind die Zonen den Bauteilen zuzuordnen.
Sie sollten die Fenster nicht nur nach ihrem Aufbau, sondern auch nach ihrer Orientierung (Nord, Süd, ...) sortieren. In Abhängigkeit der Orientierung berechnet sich die Globalstrahlung.
Dies gilt auch für Außenwände (Fassaden), wenn Sie einen Wärmeschutznachweis/Wärmebedarfsausweis ausstellen wollen bzw. Wärmegewinne durch die Wände berechnen wollen. Hierbei werden nämlich die Fensteranteile an der Fassade berücksichtigt.
Das Heizperiodenverfahren (HP) ist seit 2009 nicht mehr zulässig! D.h. es sind die Fx-Werte aus der DIN 4108-3 /Monatsbilanzverfahren anzuwenden.

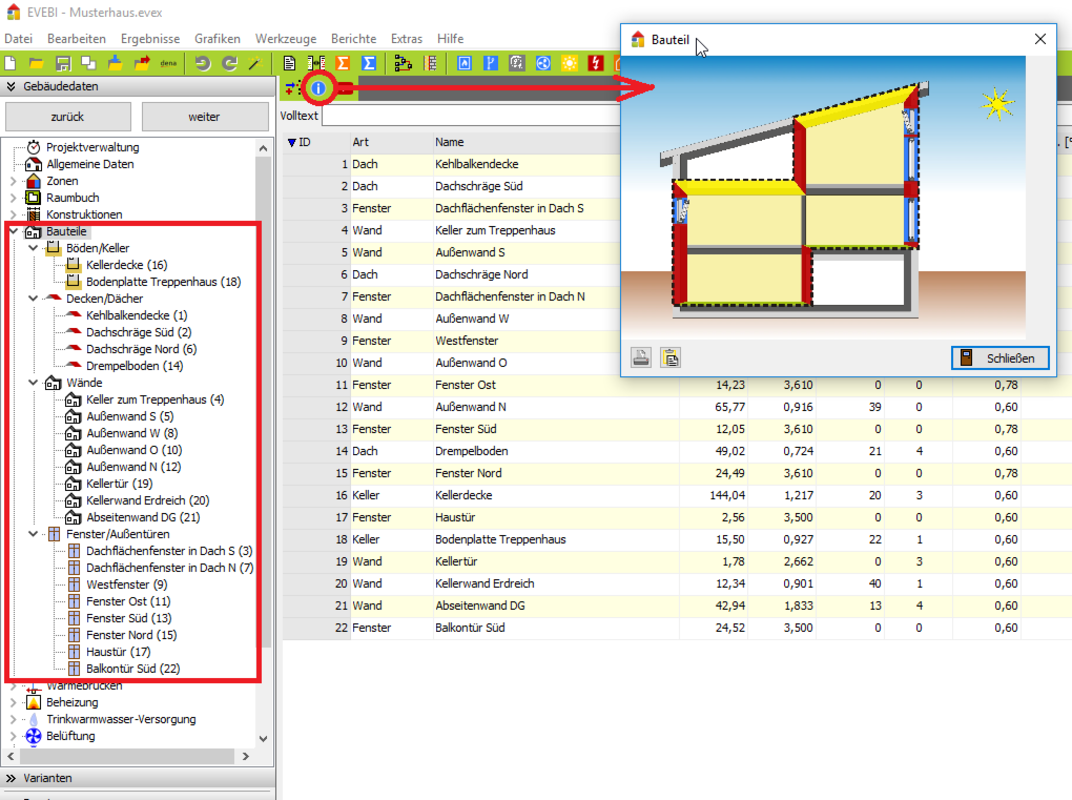

Das Beispielbild zeigt Ihnen die wesentlichen Bauteile für die Abgrenzung nach außen.

Alle weiteren Bauteile finden Sie in der folgenden Tabelle:

Die Bauteile haben folgende Wärmeübergangswiderstände und Korrekturfaktoren (DIN 6946)

Bauteil	Grenzmedium	Bauteil	innen	außen	Fx HP¹⁾	Fx MB²⁾	Kürzel⁵⁾
	unbeheizt	Kellerdecke zum unbeheizten Keller ohne Perimeterdämmung	0,17	0,17	0,6	siehe ³⁾	KN
	unbeheizt	Kellerdecke zum unbeheizten Keller mit Perimeterdämmung	0,17	0,17	0,6	siehe ³⁾	KP
	Erdreich	Fußboden beheizter Keller	0,17	0	0,6	siehe ³⁾	KK
	Erdreich	Fußboden auf Erdreich ohne Randdämmung (nicht unterkellert)	0,17	0	0,6	siehe ³⁾	KE
	Erdreich	Fußboden auf Erdreich mit Randdämmung (2m breit, waagerecht)	0,17	0	0,6	siehe ³⁾	KF
	Erdreich	Fußboden auf Erdreich mit Randdämmung (2m breit, senkrecht)	0,17	0	0,6	siehe ³⁾	KS
	Erdreich	Bodenplatte, niedrig beheizte Räume (12 bis 19°C)	0,17	0	n. def.⁴⁾	siehe ³⁾	KE
	niedrig beheizt	Kellerdecke zum niedrig beheizten Raum	0,17	0,17	0,35	0,6	KB
	außen	aufgeständerter Fußboden	0,17	0,04	n. def.⁴⁾	0,9	KA
	außen	Außenwand grenzt nach außen	0,13	0,04	1	1	WA
	Erdreich	Wand des beheizten Kellers gegen Erdreich	0,13	0	0,6	siehe ³⁾	WE
	unbeheizt	Abseitenwand (Drempel)	0,13	0,13	0,8	0,8	WD
	unbeheizt	Wand zu unbeheiztem Raum (<15°C wie Nebenraum, Garage, Dachboden)	0,13	0,13	0,5	0,5	WN
	niedrig beheizt	Wand zu niedrig beheiztem Raum (15°C bis 19°C)	0,13	0,13	n. def.⁴⁾	0,35	WR
	unbeheizt	Wand zu unbeheiztem Glasvorbau mit Einfachverglasung	0,13	0,13	n. def.⁴⁾	0,8	WW
	unbeheizt	Wand zu unbeheiztem Glasvorbau mit Zweischeibenverglasung	0,13	0,13	n. def.⁴⁾	0,7	WW
	unbeheizt	Wand zu unbeheiztem Glasvorbau mit Wärmeschutzverglasung	0,13	0,13	n. def.⁴⁾	0,5	WW
	unbeheizt	Dachgeschossdecke (Dachraum nicht ausgebaut)	0,10	0,10	0,8	0,8	DN
	außen	Dach grenzt an außen	0,10	0,04	1	1	DA
	unbeheizt	Decke zu unbeheiztem Raum (<15°C)	0,10	0,10	0,5	0,5	DU
	niedrig beheizt	Decke zu niedrig beheiztem Raum (<19°C)	0,10	0,10	n.def.⁴⁾	0,35	DR
	hinterlüftet	Dach hinterlüftet (stark belüftete Luftschicht)	0,10	0,10	1	1	DH
	außen	Fenster nach außen	-	-	1	1	FA
	unbeheizt	Fenster zu unbeheiztem Glasvorbau mit Einfachverglasung	-	-	1	0,8	FW
	unbeheizt	Fenster zu unbeheiztem Glasvorbau mit Zweischeibenverglasung	-	-	1	0,7	FW
	unbeheizt	Fenster zu unbeheiztem Glasvorbau mit Wärmeschutzverglasung	-	-	1	0,5	FW

¹⁾Fx HP: Temperatur-Korrekturfaktor Heizperiodenverfahren (seit 2009 nicht mehr zulässig)
²⁾Fx MB: Temperatur-Korrekturfaktor Monatsbilanzverfahren
³⁾Wert aus DIN 4108-6 Tabelle 3 entnehmen
⁴⁾nicht definiert, hier muss nach Monatsbilanzverfahren gerechnet werden bzw. das nächst schlechtere Bauteil angenommen werden

⁵⁾Erläuterung der verwendeten Kürzel:

Kürzel 1:	K=Wärmestrom nach unten, D=nach oben W=seitl.opak F=transparent
Kürzel 2:	Übergänge
	A = außen
	E = Erdreich
	H = Hinterlüftet
	N = Nebenraum
nur bei K-Bauteilen möglich:
	P = unbeh Keller mit &Perimeterdämmung
	F = Fußboden auf Erdreich m. Perimeterdämmung waagerecht
	S = dto. &senkrecht
	K = Kellerfußboden (beh.Keller)
	B = niedrig beheizter Nebenraum
nur bei D-Bauteilen möglich:
	D = Drempelraum
	R = niedrig beheizter Nebenraum
	U = unbeheizter gedämmter Nebenraum
nur bei W-Bauteilen möglich:
	D = Abseitenraum
	R = Niedrig beheizter Nebenraum
	W = Wintergarten
nur bei F-Bauteilen
	W = Wintergarten

Bauteile im Navigationsbereich

Hinweis: Die Temperaturkorrekturfaktoren Fx werden nicht in der Berechnung nach LEG verwendet verwendet!

Aufruf der Bauteildaten

Wählen Sie das Register GEBÄUDEDATEN.
Klicken Sie im Navigationsbereich auf den Eintrag BAUTEILE.
Die Maske zu den Bauteilen wird geöffnet. Im Navigationsbereich links werden die Bauteile aufgelistet.

Hinweis: Es wird das zuerst im Navigationsbereich vorhandene Bauteil angezeigt (Keller). Sind noch keine Bauteile vorhanden, so wird eine leere Maske angezeigt.

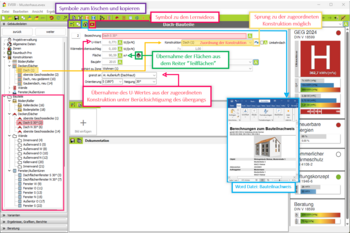

Maske Bauteile
