  • Bauteile, Bauteilflächen  inkl. U-Wert oder Hüllflächenkategorie
  • Auf Wunsch Teilflächen und Innenbauteile
  • Raumfläche (Bodenfläche o. NGF), Volumen
  • Bauteilausrichtung, Übergang
  • Raumname, Nummer
  • Grundriss
  • Zonen (Fläche, Raumhöhe)
  • Charakteristische Länge & Breite des Objektes (sollte überprüft werden)
  • Bruttovolumen
  • Anzahl der Geschosse
  • Das Nettovolumen / Bodenfläche wird aus den Räumen in die Zone übertragen. (Erst bei einer Konditionierung der Zone(n) wird der Wert in die allgemeinen Daten übernommen.)



Was wird nicht  übertragen?

  • Konstruktionsaufbauten
  • Länge und Breite eines Raumes (Werte in Beleuchtungsbereichen sind Standardwerte)
  • Raumnutzung und Nutzungsart
  • Bauteildicke , Offsets, Länge, Breite, Höhe
  • Anzahl Wohneinheiten
  • Höhe (berechnet aus Volumen und Bodenfläche),
  • Geschoss (das dem Nullpunkt am nächsten liegende Geschoss wird als Erdgeschoss angenommen)





Exportdialog E-CAD

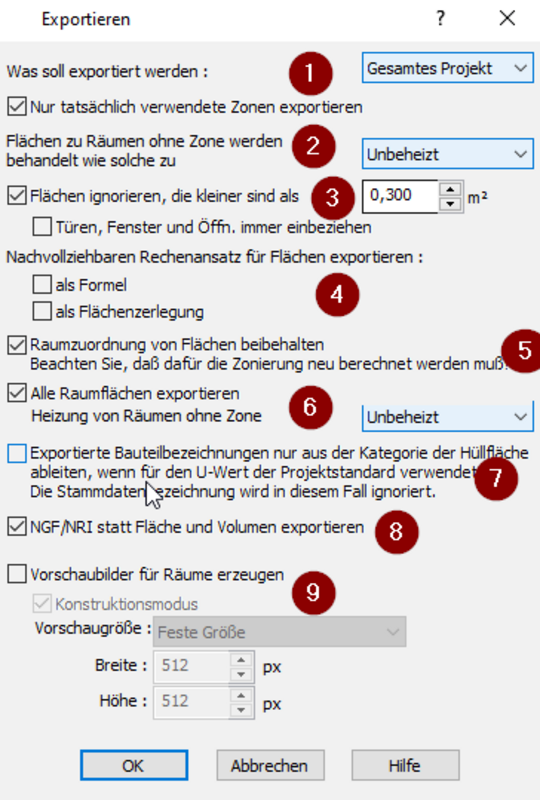

E-CAD Export-Dialog

  1. Was soll exportiert werden?
    Wählen Sie GESAMTES PROJEKT, um Ihr Gebäude zu übertragen.  Falls Sie mehrere Gebäude modelliert haben, aktivieren Sie eines im Geschossmanager und übertragen es als SICHTBARE GEBÄUDE.
    Falls Sie nur einzelne Geschosse übergeben möchten, wählen Sie dieses in E-CAD entsprechend aus und exportieren nur das SICHTBARE GESCHOSSE.
    Die Auswahl „NUR TATSÄCHLICH VERWENDETE ZONEN EXPORTIEREN “ hat nur Einfluss, sofern der Haken bei „alle Raumflächen exportieren“ (Nr. 6) NICHT gesetzt wurde.
    Sollen nur die Hüllfächen übergeben werden, muss der Haken gesetzt werden (ansonsten werden die Flächen gegen unzoniert nicht als Hüllfläche erkannt und auch nicht übergeben.

  2. Flächen zu Räumen ohne Zone
    Die Auswahl steht standardmäßig auf UNBEHEIZT und wird auch so übergeben. Das Bauteil erscheint als Bauteil gegen „nicht konditionierten Nebenraum/unbeh. Keller/ nicht ausgebautes Dach“ in EVEBI.
    Die Einstellung AUßENLUFT führt zu einer Übergabe gegen Außenluft.

  3. Flächen ignorieren die kleiner sind als...
    Kleine Flächen werden verworfen und nicht in die Übergabedatei geschrieben. Der Haken sollte standardmäßig beibehalten werden, da bei der Flächenermittlung durch E-CAD teilweise Splitterflächen entstehen (z.B. die Wandquerschnitte bei unsauberer Verschneidung), die in EVEBI nicht benötigt werden.
    Achtung: Rolladenkästen, Kellerfenster, geringe Wandflächen aufgrund v. großen Fensterfronten fallen ebenfalls darunter. Den einzugebenden Maximalwert ggf. nach diesen Größen ausrichten.

  4. Nachvollziehbaren Rechenansatz für Flächen exportieren
    Diese Funktionen haben keinerlei Auswirkungen auf die Übertragung nach EVEBI.

  5. Raumzuordnung von Flächen beibehalten
    Der Haken muss gesetzt sein, wenn NUR die Hüllfläche übergeben werden soll. Gleichzeitig darf der Haken für „ALLE RAUMFLÄCHEN EXPORTIEREN“ nicht gesetzt sein. Für die Hüllflächenübergabe werden feste Referenznummern vergeben.

  6. Alle Raumflächen exportieren
    Bei gesetztem Haken werden alle Räume (auch die ohne Zone oder unbeheizt) übergeben. Wenn Räume nicht mit übergeben werden sollen, müssen diese in E-CAD aus der Auswertung genommen werden (Raum markieren--> Raumdaten--> Haken BEI AUSWERTUNG BERÜCKSICHTIGEN entfernen).

  7. Exportierte Bauteilbezeichnungen....
    Diese Funktion wirkt sich auf die Bauteilbezeichnung und den U-Wert aus. Ohne gesetztem Haken werden die eigenen Bezeichnungen übergeben.  Ist der Haken gesetzt (und der U-Wert als Standard belassen), werden die Bauteilbezeichnungen aus der Kategorie der Hüllfläche abgeleitet. (anstatt z.B. "AW_40cm_OBD_nord" wird "Außenwand N".)
    Ab Version E-CAD5 werden Ihnen die namen der Konstruktion als Bauteilnamen nahc EVEBI übergeben, sofern Sie Konstruktionsaufbauten aus der EVEBI-Datenbank in E-CAD zugewiesen haben.

  8. NGF/NRI statt Fläche und Volumen exportieren
    Ist der Haken gesetzt, werden die Nettogrundfläche und Luftvolumen mit Putzabzug übergeben (Werte kleiner). Ist der Haken nicht gesetzt, wird der Putz von Fläche und Volumen abgezogen und man erhält etwas höhere Werte. Für die energetische Berechnung sollten der Haken gesetzt sein. Die 18599-1 bezieht sich auf eine Nettogrundfläche mit Putzabzug.

  9. Vorschaubilder für Räume erzeugen
    Mit dem Setzen des Hakens wird die Übertragung der Raumgrundrisse (aus Konstruktions- oder EnEV-Modus) festgelegt. E-CAD legt einen Bild-Ordner mit den Räumen im Projektverzeichnis an. Wird die so exportierte XML ins EVEBI geladen, wird der jeweilige Grundriss des Raumes im Reiter Beschreibung im Raum (EVEBI-Raumbuch) angezeigt und auch in der Dokumentation zum sommerlichen Wärmeschutz verwendet.
    Der eingestellte Standard der dpi-Zahl ist für die Dokumentationen aus EVEBI heraus ausreichend.
