Lüften über Anlage mit Wärmerückgewinnung (DIN V 4701-10/12, LEG)
Lüften über Anlage mit Wärmerückgewinnung (DIN V 4701-10/12, LEG)
Vorgehen zum Bearbeiten einer Lüftung mit Wärmerückgewinnung
Wählen Sie das Register GEBÄUDEDATEN.

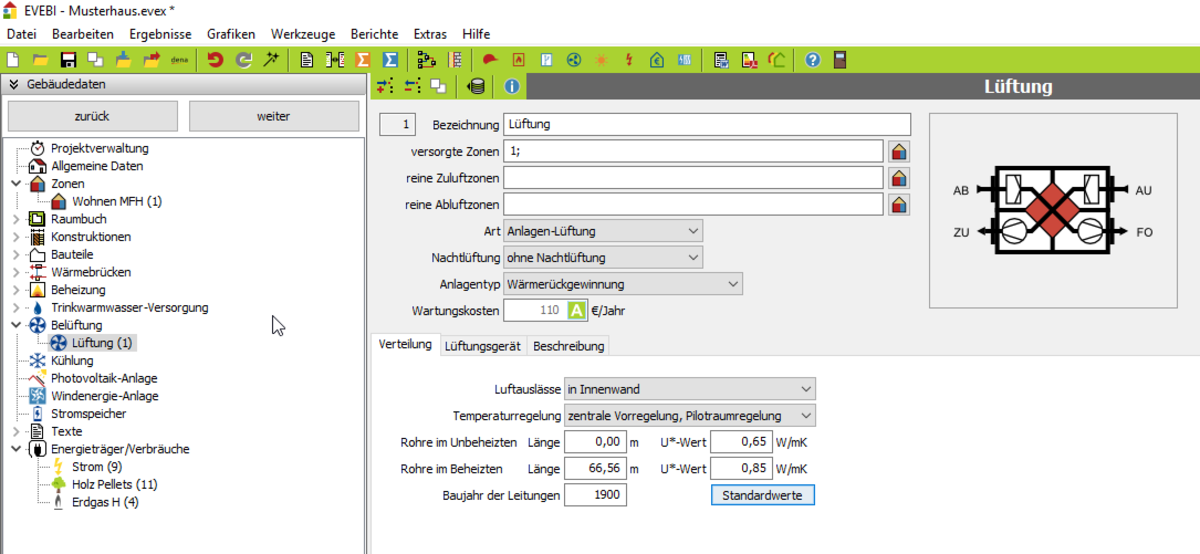

Klicken Sie im Navigationsbereich den Eintrag BELÜFTUNG. Die Maske Lüftung wird angezeigt: siehe Bild
Wählen Sie als Lüftungsart ANLAGEN-LÜFTUNG.
Wählen Sie als Anlagentyp WÄRMERÜCKGEWINNUNG. Die erforderlichen Daten werden angezeigt (s. o.).

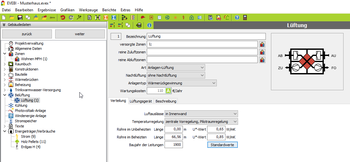

Maske Lüftung (Schritt 2)
Daten zur Verteilung
Geben Sie die Daten zur VERTEILUNG ein. Luftauslässe: Diese können innen oder außen liegen. EWT: Klicken Sie diese Option, wenn die Zuluft über einen Erdwärmetauscher geführt wird. Diese ist dann in jedem Fall bereits frostfrei (ca. 6°C im Winter und im Sommer). Der Wärmetauscher ist frostempfindlich, sodass eine Einrichtung zum Frostschutz installiert wird. Dies kann über einen EWT oder über ein elektrische Vorwärmung (nicht Heizregister, s. u.). Temperaturregelung: Wählen Sie zwischen einer vorliegenden Einzelraumregelung, einer Lüftung, die über zentrale Vorregelung oder ohne zentrale Vorregelung geregelt wird. Länge der Rohre im Unbeheizten und Beheizten: Geben Sie die Länge der Lüftungsrohre im Beheizten und im Unbeheizten an. Über die Schaltfläche können Sie die Längen auch vom Programm eintragen lassen. Diese werden dann anhand der Regelung und Aufstellung berechnet.

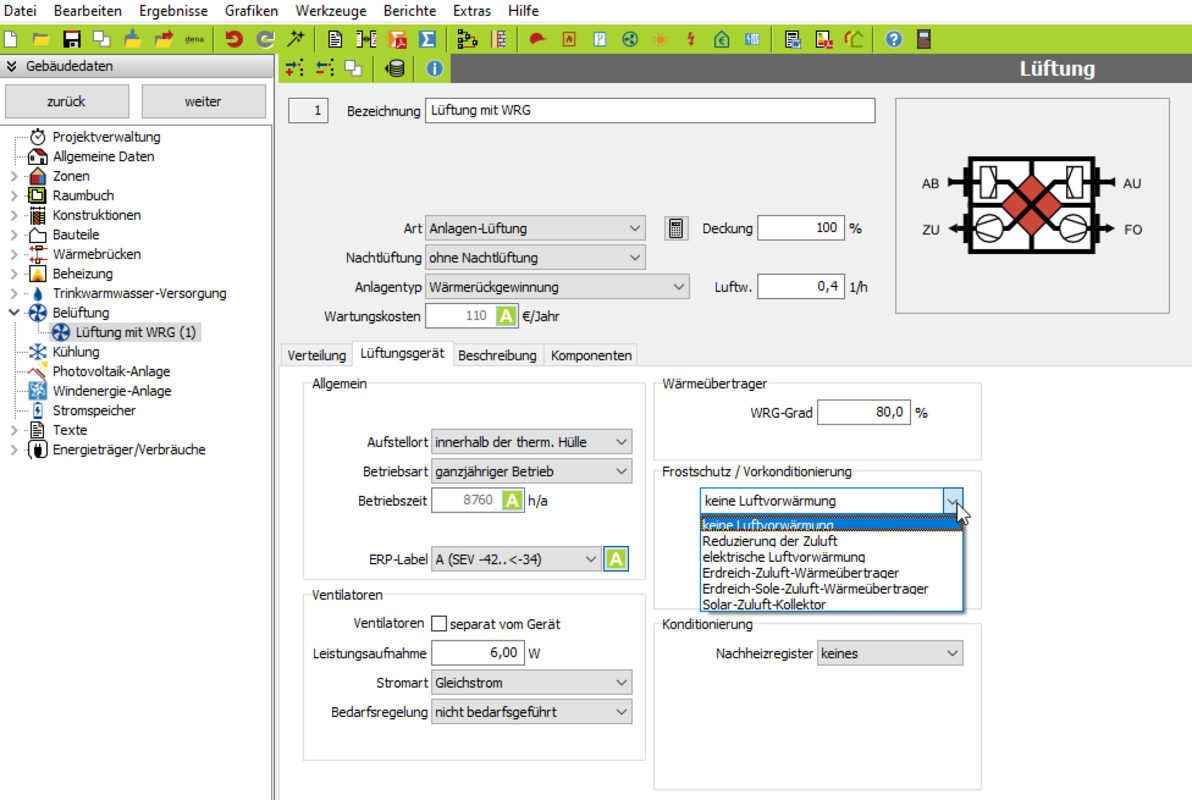

Dialog Erzeugung
Daten zum Lüftungsgerät

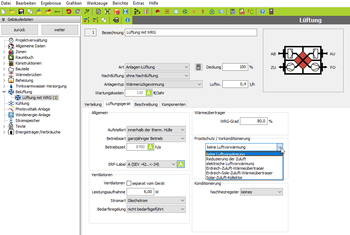

Wechseln Sie auf das Register LÜFTUNGSGERÄT. Allgemein Aufstellort: Wählen Sie zwischen innerhalb der therm. Hülle, dezentral (im Raum), Keller (therm. außerhalb), Dachraum (therm. außerhalb) Betriebsart: Wählen Sie zwischen ganzjährigem Betrieb und Heizperiodenbetrieb. Betriebszeit: Laufzeit des Ventilators. ERP-Label: basiert auf dem spezifischen Energieverbrauch, dividiert durch Einsparung gegenüber der freien Lüftung. Wenn das Auswahlfeld auf AUTOMATIK gestellt ist, wird die Effizienzklasse anhand Anlagenart, Bedarfsregelung und Wärmerückgewinnunggrad abgeschätz.
Ventilatoren separat vom Gerät: Ventilatoren in den Leitungen werden als separat vom Gerät betrachtet. Einzelventilatoren gelten als "im Gerät". Leistungsaufnahme: Durchschnittliche Leistungsaufnahme im Normalbetrieb. Stromart: Wählen Sie zwischen Gleichstrom oder Wechselstrom. diese Auswahl wird für die Ermittlung eines Standardwertes für die volumenstrombezogenen Leistungsaufnahme benötigt. Bedarfsregelung: Wählen Sie zwischen nicht bedarfsgeführt, nutzerabhängig, nutzerunabhängig. Dies Auswahl bestimmt die Richtwerte der Nutzungsrandbedingungen, Mindestaußenluftwechsel und mittlerer Anlagenluftwechsel.
Wärmeübertrager Wärmerückgewinnungsgrad (WRG): Geben Sie den Wärmerückgewinnungsgrad ein. Sind von Hersteller keine Angaben lt. DIBT (Deutsches Institut für Bautechnik) zur Wärmerückgewinnung gemacht worden, so kann die Wärmerückgewinnung über das Symbol auf 80% des angegebenen Wertes gemindert werden.
Frostschutz/Vorkonditionierung Elektrische Vorwärmung: Klicken Sie auf diese Option, wenn die Luft bei Frostgefahr elektrisch vorgeheizt wird. Hier wird zusätzlich das Feld für die Angabe der TEMPERATUR frei geschaltet, bei welcher die elektrische Vorwärmung aktiv ist. Ist ein EWT vorhanden, kann auf eine Vorerwärmung verzichtet werden. Weitere Vorkonditionierungen werden nur nach dem Berechnungsverfahren der DIN V 18599 berücksichtigt. Konditionierung Nachheizregister: Sofern ein Nachheizregister vorhanden ist, geben Sie dies hier an. Es erscheint automatisch das Eingabefeld für die maximale Zulufttemperatur.
Geben Sie bei Bedarf eine BESCHREIBUNG ein. Auf der Registerkarte Beschreibung können Sie eine Beschreibung zur Abluftanlage eingeben. Diese Beschreibung wird in den Vor-Ort-Bericht übernommen (siehe ⇒ Editor von EVEBI).
Sind mehrere Lüftungsbereiche vorhanden, so klicken Sie das Symbol zum Anlegen eines neuen Bereiches und geben Sie die Daten für den weiteren Lüftungsbereich an.
