Erfassen von Räumen

Nachfolgend wird das manuelle Erfassen von Räumen erläutert. Das Importieren von Räumen aus E-CAD2 finden Sie unter der Modulbeschreibung Raumbuch Pro.

Hinweise

Das Erfassen der Räume sollte vor dem Erfassen von Bauteilen erfolgen!
Die Räume werden geschossweise erfasst.
Vor dem Erfassen von Räumen sollten Sie die Raumbuch-Konfiguration vornehmen. Hiermit können Sie sich Mehreingaben sparen. Eine Beschreibung dazu finden Sie unter: ⇒ Raumbuch: Konfiguration und Operationen

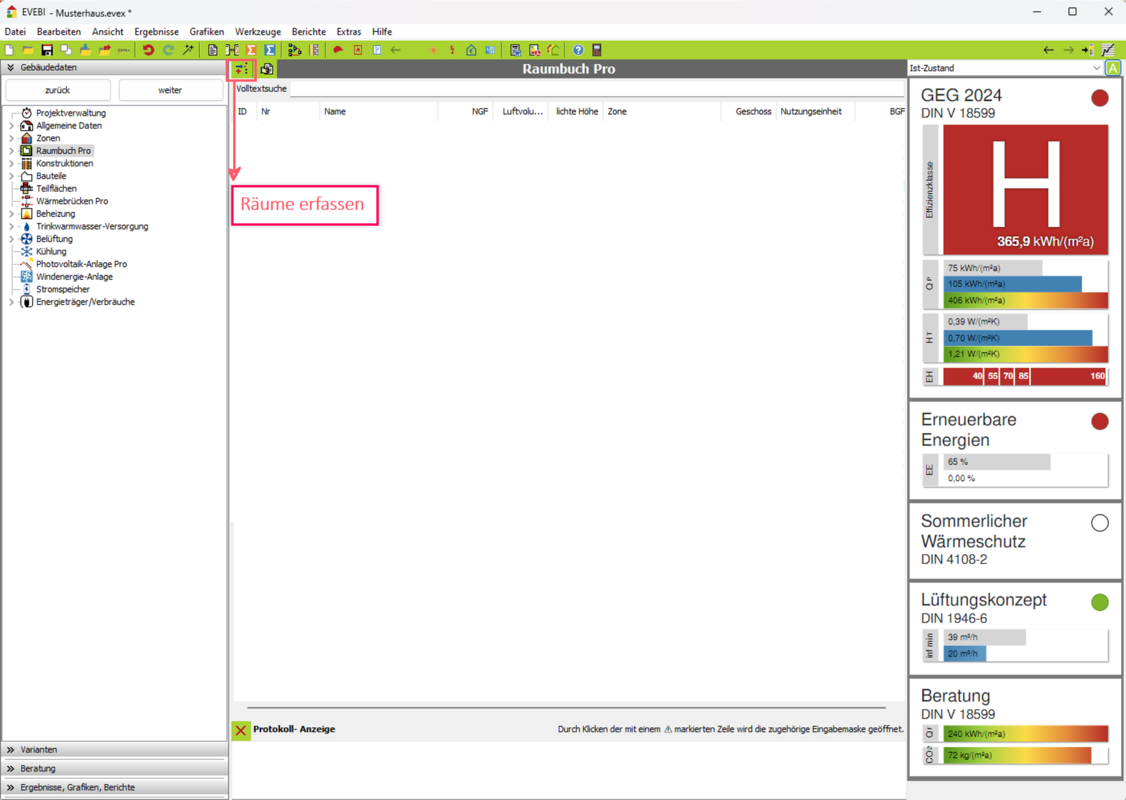

Maske Raumbuch

Vorgehen zum Erfassen von Räumen

Wählen Sie links das Register GEBÄUDEDATEN.
Klicken Sie im Navigationsbereich auf den Eintrag RAUMBUCH. Es erscheint die Maske zum Raumbuch.
Prüfen Sie Ihre Raumkonfigurationseinstellungen, siehe unter: ⇒ Raumbuch: Konfiguration und Operationen
Ersten Raum erfassen: Über das Symbol können Sie den ersten Raum anlegen. Es erscheint ein Eingabedialog zur Angabe der Geschossnummer. Hier bedeutet:
-1 – Kellergeschoss,
0 – Erdgeschoss, Standardeinstellung beim ersten Raum im Projekt
1 – 1. Geschoss,
2 – 2. Geschoss,
…
Ein Geschoss mit Raum wird angelegt. Hierzu werden die in der Raumbuch-Konfiguration angegebenen Einstellungen verwendet.

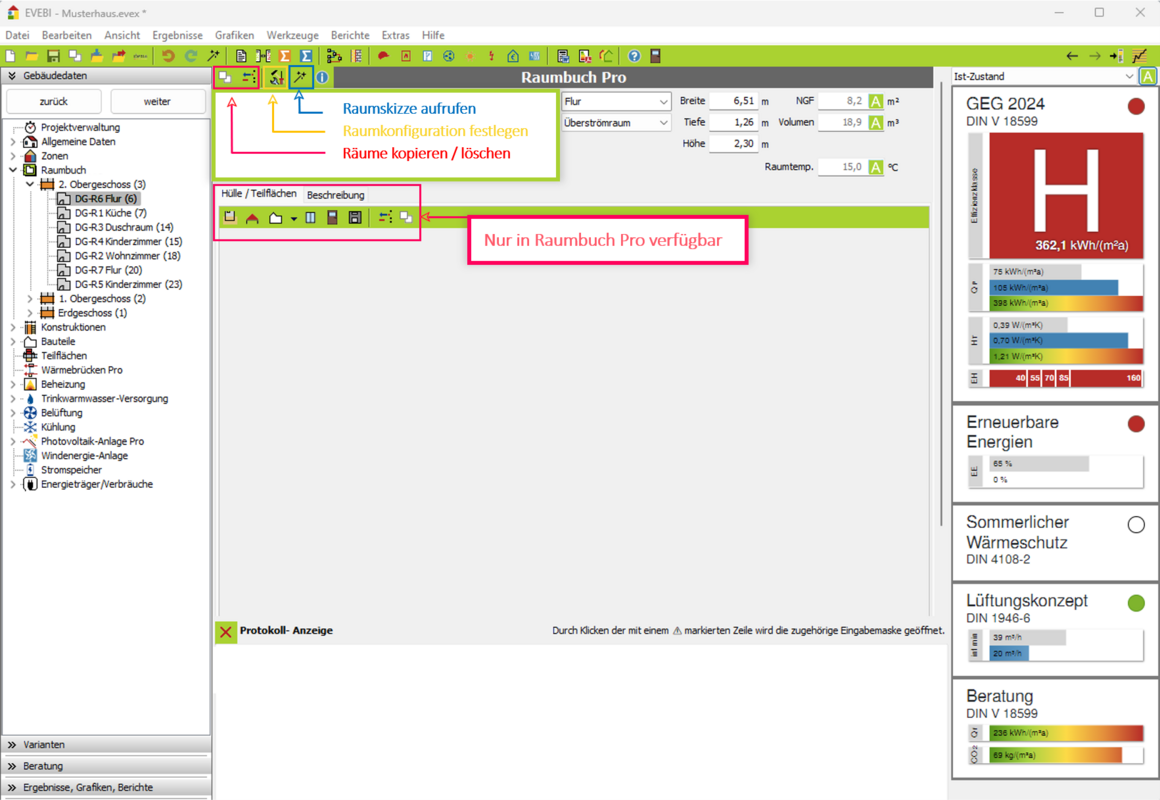

Maske Weiterer Raum

5. Weiteren Raum erfassen: Durch Klicken auf das Symbol können Sie einen weiteren Raum anlegen. Die Raumbezeichnung und die Raumnummer werden automatisch generiert, können jedoch überschrieben werden.

Zur Eingabe der Raumdaten siehe unter: ⇒ Raumdaten erfassen und bearbeiten

Treppenabgang erfassen

Für die Erfassung von Abgängen von Kellertreppen gegen "unbeheizt" muss eine Vereinfachung getroffen werden. Ermitteln Sie die (Hüll-)Flächen des beheizten Teiles und geben diese ein.

Hinweis E-CAD: Auch in E-CAD gibt es KEINE Option zur Treppeneingabe als Trennung der thermische Hülle. Auch hier muss die Eingabe vereinfacht erfolgen, z.B. mit der Halbierung der Geschosshöhe des Kellergeschosses, welches sich auf den Raum des Treppenabganges auswirkt.
