Bearbeiten: Abluftanlage einbauen bzw. verbessern

Es können nur Maßnahmen bearbeitet werden, welche bereits über den Maßnahmenassistenten erfasst wurden. Die Maßnahmen werden in einem Maßnahmenkatalog abgelegt und können dann bearbeitet werden.

  • Erläuterungen zum Maßnahmenkatalog finden Sie unter: ⇒  Maßnahmenkatalog

Achtung! Das Bearbeiten einer Maßnahme hat Auswirkung auf alle Varianten, denen diese Maßnahme bereits zugeordnet ist!

Maske der Maßnahme

Maske Auswahl der Bereiche

Maske Eigenschaften der Maßnahme

Vorgehen zum Bearbeiten einer Maßnahme

  1. Wählen Sie das Register Varianten.
  2. Öffnen Sie im Navigationsbereich den Eintrag Maßnahmenkatalog. Bereits vorhandene Maßnahmen werden aufgelistet.
  3. Markieren Sie im Navigationsbereich die zu bearbeitende Maßnahme. Die zugehörige Maske zur Maßnahme wird angezeigt: siehe Bild

Sie können die Maßnahme jetzt anpassen.

Maßnahme anpassen

  1. Geben Sie die Bezeichnung der Maßnahme ein.
  2. Prüfen Sie die Kosten und die Nutzungsdauer der Maßnahme.
    Kosten:Die Kosten beziehen sich auf die Heizungsanlage.
    zus. Kosten: Tragen Sie hier ggf. Kosten ein, die zusätzlich zu den Kosten/m2 anfallen (bspw. Gerüstkosten).
    Nutzung: Geben Sie die Nutzungsdauer der Maßnahme an. Diese wird bei der Wirtschaftlichkeitsberechnung berücksichtigt. Haben Sie in einer Variante Maßnahmen mit verschiedenen Nutzungsdauern erfasst, so werden für die Berechnung der Wirtschaftlichkeit die Nutzungsdauern nach der Investitionssumme gewichtet, s. a. unter: ⇒  Berechnungsverfahren Wirtschaftlichkeit
  3. Eigenschaften: Eigenschaften der Maßnahme ändern (siehe unten).
  4. Über die Schaltfläche  können Sie nochmals die Bereiche angeben, für welche die Maßnahme gelten soll.
  5. Beschreibung: Die Beschreibung der Maßnahme wird aus der Maßnahmendatenbank übernommen. Sie können den Text natürlich ändern. Durch Doppelklick in das Beschreibungsfeld wird der interne Editor von EVEBI geöffnet. Hier können Sie auf Textbausteine zugreifen und eigene Grafiken einfügen (s. a. Editor von EVEBI).
  6. Bild aus DB einfügen: Befindet sich in der Maßnahmendatenbank zur gewählten Maßnahme eine Grafik, so erscheint zusätzlich die Option Bild aus DB einfügen. Durch Aktivieren dieser Option können Sie die Grafik in den Bericht übernehmen.
  7. Bestätigen Sie die Maßnahme mit .
  8. Rechnen Sie die Bilanz über das Symbol , um die Maßnahme zu prüfen.

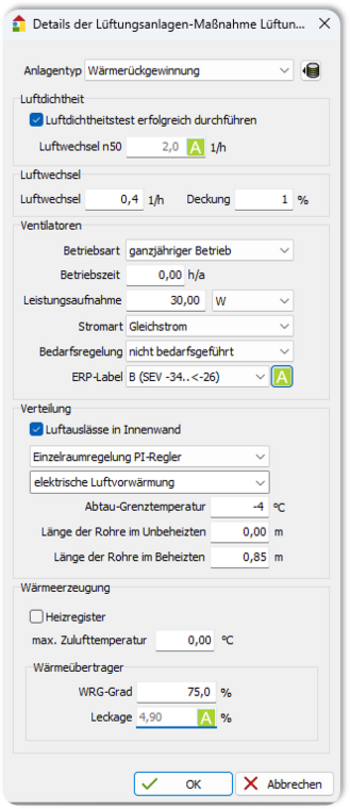

Eigenschaften der Maßnahme

Über die Schaltfläche  können Sie die Details der Maßnahme anpassen.

Geben Sie die Parameter zur Anlage ein.

Geben Sie die Luftwechselrate an (siehe auch unter:  Bearbeiten: Freie Lüftung reduzieren).

Luftauslässe: Diese können innen oder außen liegen.

EWT: Klicken Sie diese Option, wenn die Zuluft über einen Erdwärmetauscher geführt wird.

Regelung: Geben Sie an, ob eine Einzelraumregelung vorliegt oder die Lüftung zentral geregelt wird.

Länge der Rohre: Geben Sie die Länge der Lüftungsrohre im Beheizten und im Unbeheizten an.

Elektrische Vorwärmung: Klicken Sie diese Option, wenn die Luft bei Frostgefahr elektrisch vorgeheizt wird.

mittlere Temperatur zwischen Ein- und Ausschalten: Geben Sie die mittlere Temperatur an.

Heizregister: Liegt ein Heizregister vor, so ist die Option zu aktivieren.

maximale Zulufttemperatur: Geben Sie die maximale Zulufttemperatur ein.

Wärmetauscher: Geben Sie die Systemarbeitszahl und den Wärmerückgewinnungsgrad ein.

Wurde ein Luftdichtheitstest durchgeführt, so können Sie diese Option aktivieren. Nach EnEV wird hier ein Minderungsfaktor angesetzt.

Bestätigen Sie den Dialog mit .
