Seit E-CAD4 lassen sich Wärembrücken erfassen und auslesen.

Vorgehen:

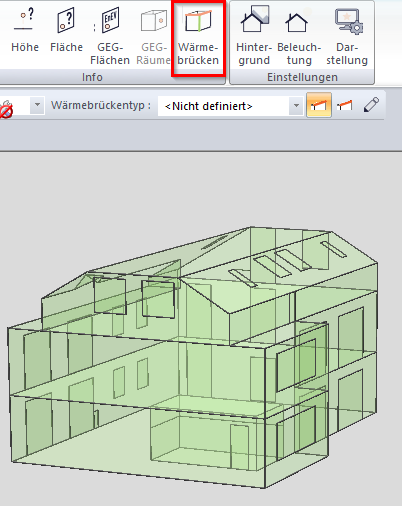

1. Öffnen Sie ein E-CAD Projekt und wählen im 3D-Modus die Schaltfläche Wärembrücken.

Ihr Modell erscheint in transparenter Ansicht mit grau markierten Kanten.

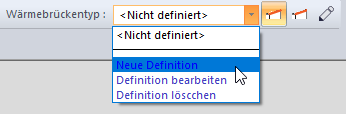

2. Definieren Sie Wärmebrückentypen. Gehen Sie dafür in der Bearbeitungsleiste in das Feld WÄRMEBRÜCKENTYP und wählen NEUE DEFINITION.
In dem sich öffnenden Dialogfeld kann eine Bezeichnung, eine Kategorie, die farbliche Darstellung und ein Psi-Wert der Wärembrücke festgelegt werden.

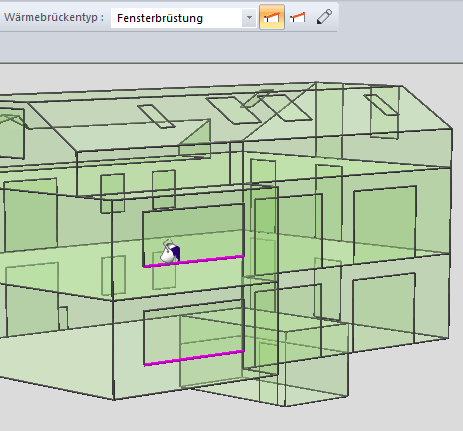

3. Anschließend müssen mit der Maus die Kanten der definiteren Wärmebrücke einzeln angewählt werden.
