Grafik: Anlagenschema

Allgemeine Erläuterungen zu den Ergebnissen finden Sie unter: ⇒  Allgemeine Erläuterungen zu den Ergebnissen

Das Anlagenschema gibt Ihnen einen Überblick über die erfassten Anlagen des Gebäudes. Die Anlagen werden dazu entsprechend ihrer Zuordnung zu Zonen grafisch dargestellt.

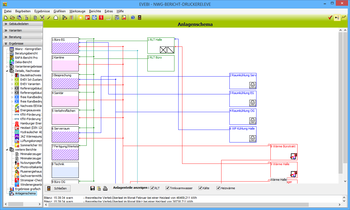

Grafik Anlagenschema (Schritt 3)

Wechsel der Anlage (Schritt 4)

Vorgehen zur Ausgabe des Anlagenschemas

  1. Wählen Sie im Navigationsbereich das Register Ergebnisse.
  2. Klicken Sie im Navigationsbereich den Eintrag Anlagenschema.
    bzw.
    Klicken Sie das Symbol
  3. Wählen Sie den gewünschten Zustand am rechten oberen Maskenrand (Ist-Zustand bzw. Variante).

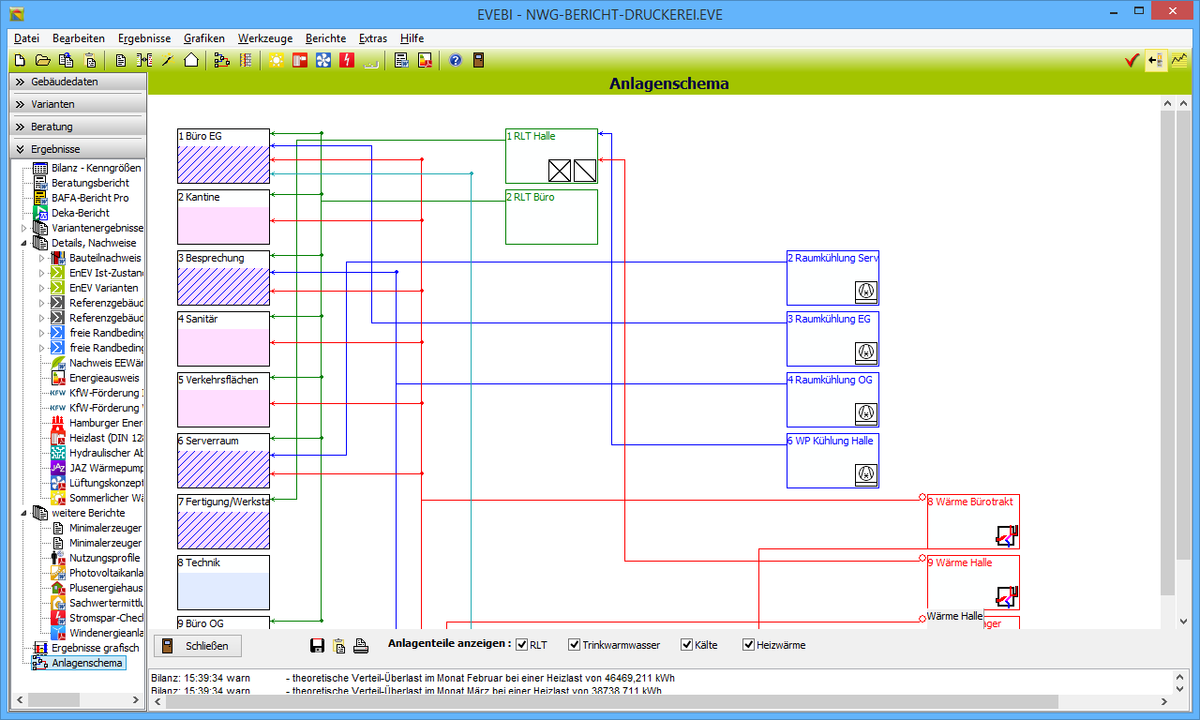

    Das Anlagenschema wird angezeigt: siehe Bild
  4. Details zu den Anlagen:
    Beim Überfahren einer Grafik mit der Maus werden die Details zu der Anlage bzw. der Versorgung in einem Textfeld angezeigt.
    Sie können die Darstellung des Schemas einschränken. Deaktivieren Sie dazu die gewünschte Option (RLT, Trinkwasser etc.).

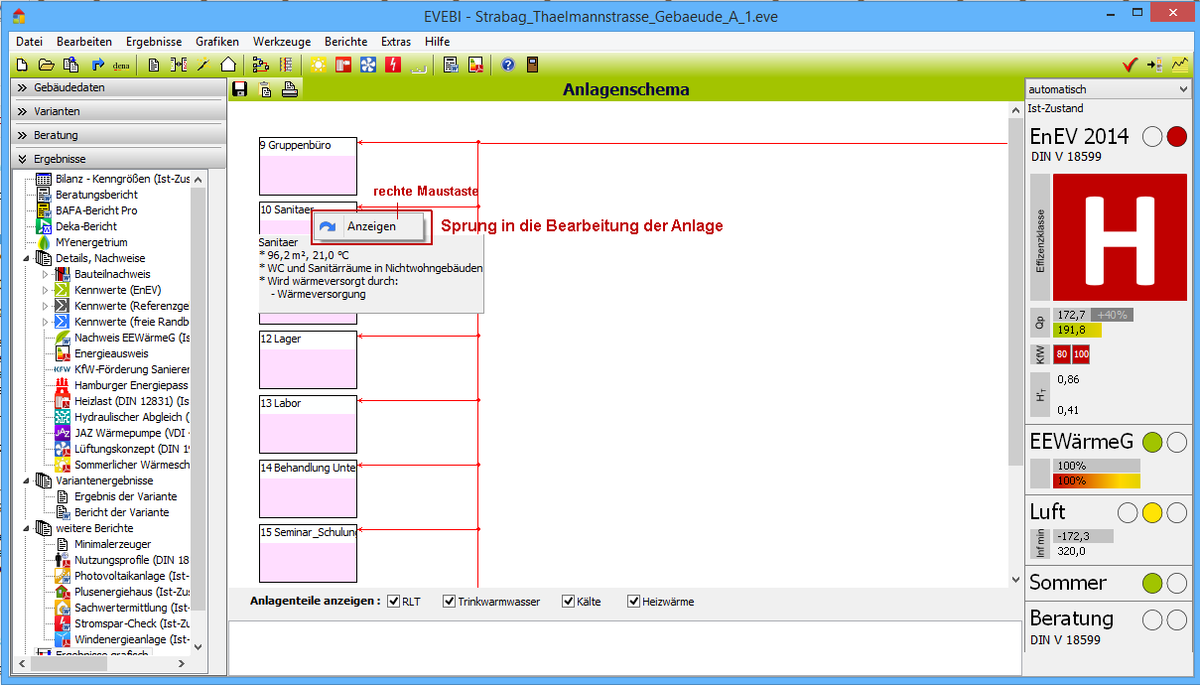

    Sie können über die rechte Maustaste zu der angezeigten Anlage wechseln: siehe Bild

Verwendung der Symbole:

Sie können die Grafik direkt drucken (Symbol  ), als Datei speichern (Symbol  ) oder in die Zwischenablage kopieren (Symbol  ).
