Außenwandflächen erfassen

Hinweise

  • Vor dem Erfassen der Teilflächen müssen die Bauteile erfasst worden sein! Das Erfassen und Bearbeiten der Bauteildaten für Kellerflächen finden Sie unter: ⇒  Erfassen eines Bauteils
Flächenzusammenstellung

Flächenmanager (Schritt 1)

Zuordnung Wand

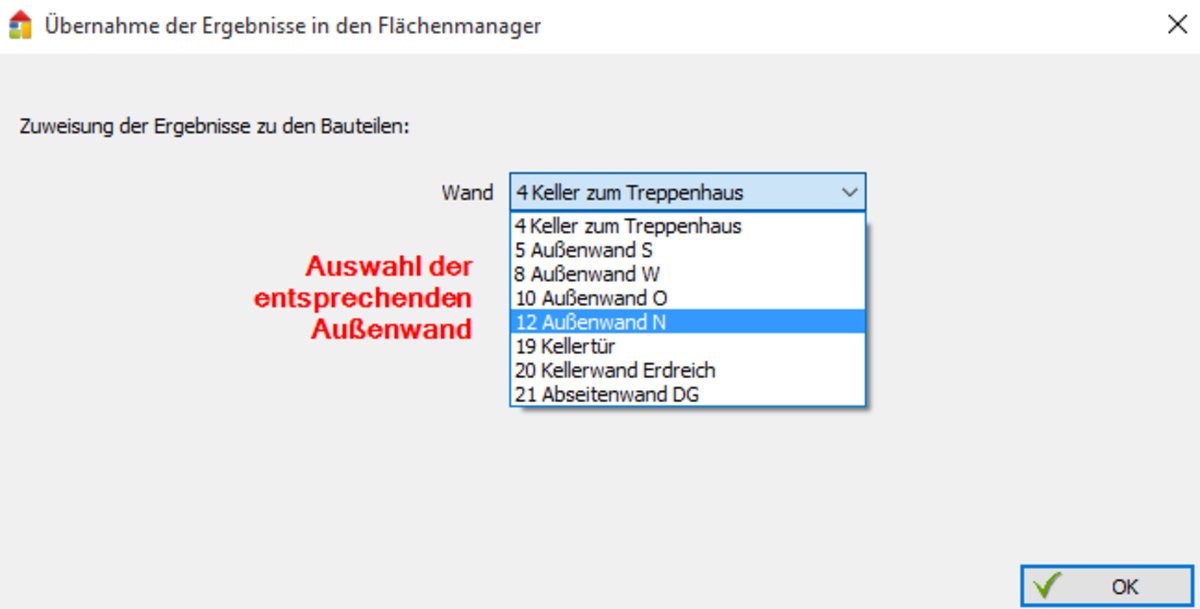

Dialog Auswahl Wandbauteil (Schritt 4)

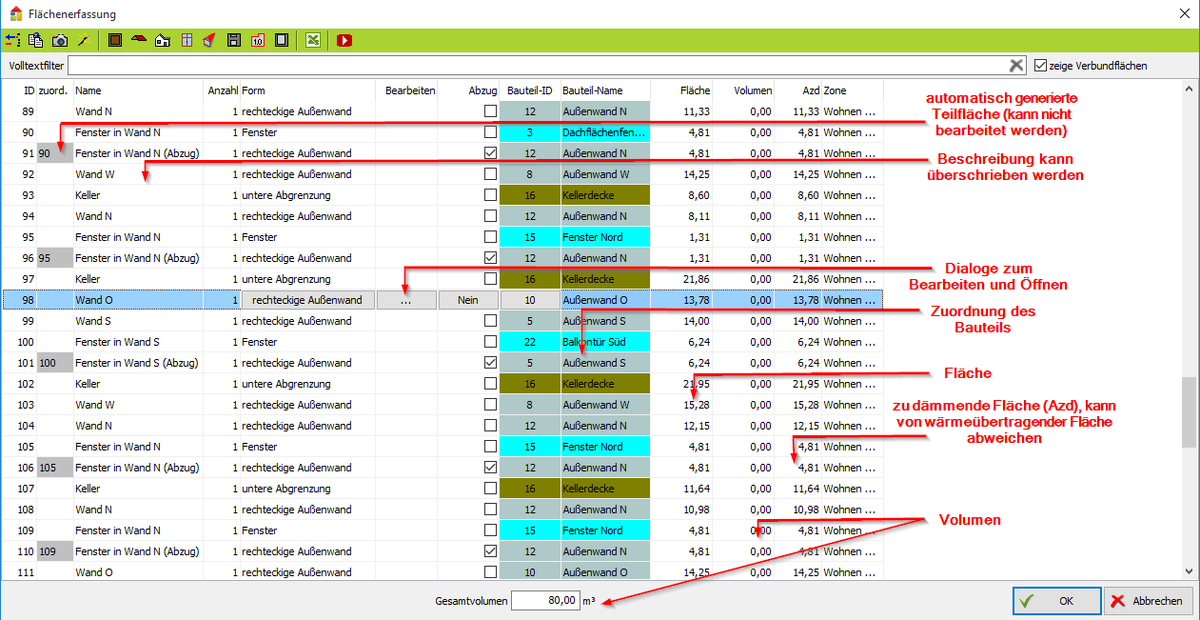

Flächentabelle Wände

Übernahme in den Flächenmanager (Schritt 5)

Vorgehen zum Erfassen der Keller-/Bodenflächen über den Flächenmanager-Assistenten

  1. Starten Sie den Flächenmanager über das Symbol  in der Bauteilmaske.
    oder
    Drücken Sie die F7-Taste. Der Flächenmanager wird geöffnet.
  2. Klicken Sie im Flächenmanager das Symbol . Es erscheint ein Dialog zur Angabe der Anzahl der gleichen Flächen:
  3. Geben Sie die Anzahl der gleichen Flächen ein und bestätigen Sie den Dialog. Es erscheint der Dialog zur Eingabe der Flächenmaße (Rechteck).
  4. Geben Sie die Maße ein und bestätigen Sie den Dialog.
    Hinweis: Geben Sie die Gesamtfläche an und ziehen Sie keine Fensterflächen etc. ab. Diese Flächen werden automatisch beim Erfassen Fensterflächen von der Außenwand abgezogen!
    Bestätigen Sie den Dialog mit OK. Es erscheint der Dialog zur Auswahl des zugehörigen Außenwandbauteils.
  5. Wählen Sie die Außenwand, der Sie die Fläche zuweisen wollen und bestätigen Sie den Dialog. Die Fläche wird in die Tabelle eingetragen.
  6. Beim Verlassen des Flächenmanagers werden die Flächen den Bauteilen zugeordnet.
