Fensterflächen erfassen

Hinweise

  • Vor dem Erfassen der Teilflächen müssen die Bauteile erfasst worden sein! Das Erfassen und Bearbeiten der Bauteildaten für Fensterflächen finden Sie unter: ⇒  Erfassen eines Bauteils
  • Fensterflächen werden sortiert nach Himmelsrichtung erfasst. Zu jedem Fenster müssen Sie zusätzlich das Bauteil angeben (Außenwand), von dem die Fensterfläche abgezogen werden soll.
  • Eine Tür wird wie ein Fenster behandelt!

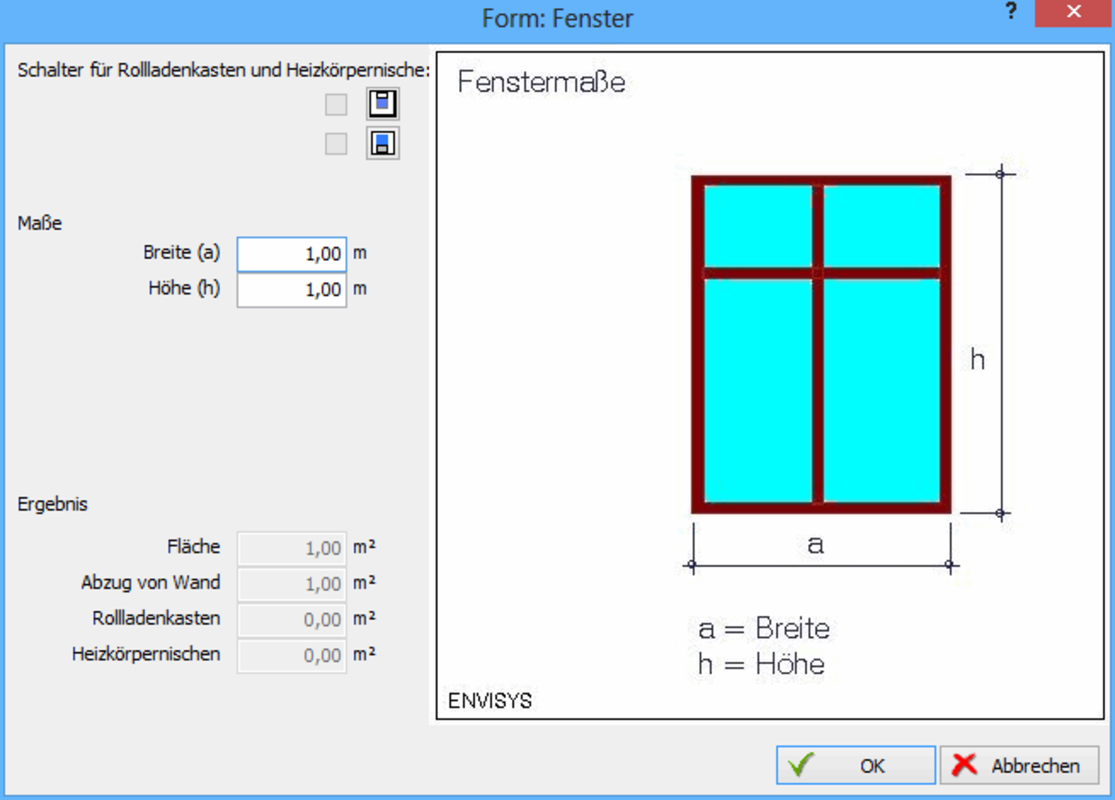

Dialog Eingabe der Fenstermaße (Schritt 2)

Dialog Fläche des Rollladenkastens (Schritt 3)

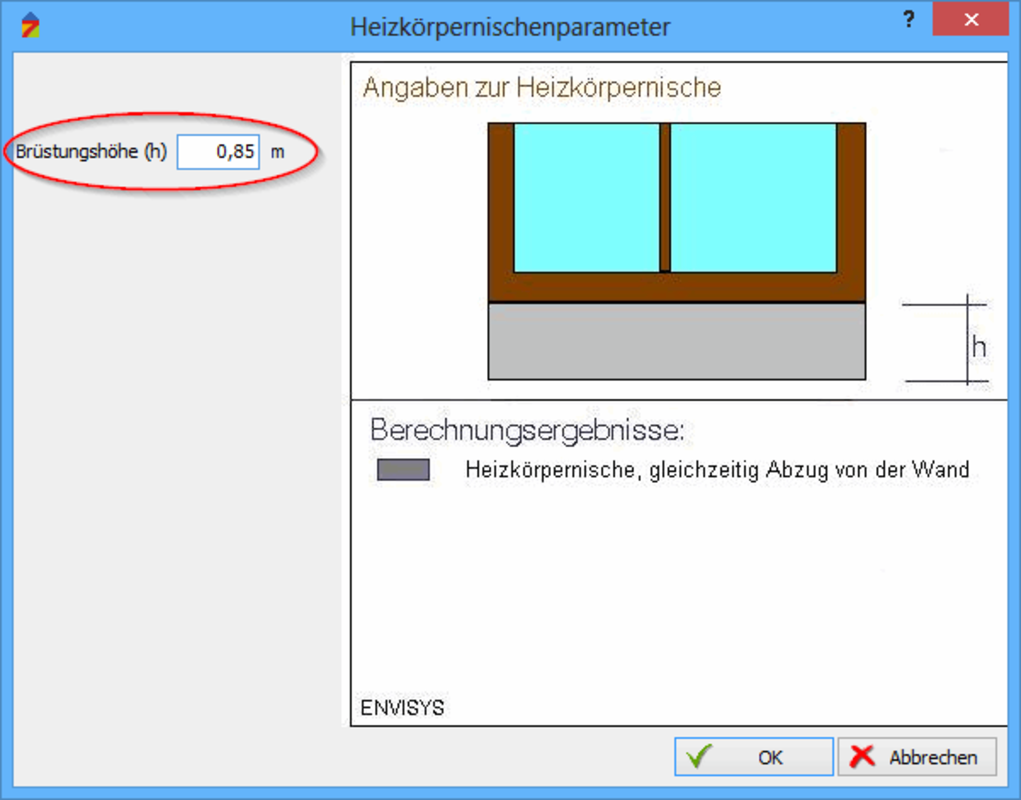

Dialog Fläche der Heizkörpernische (Schritt 3)

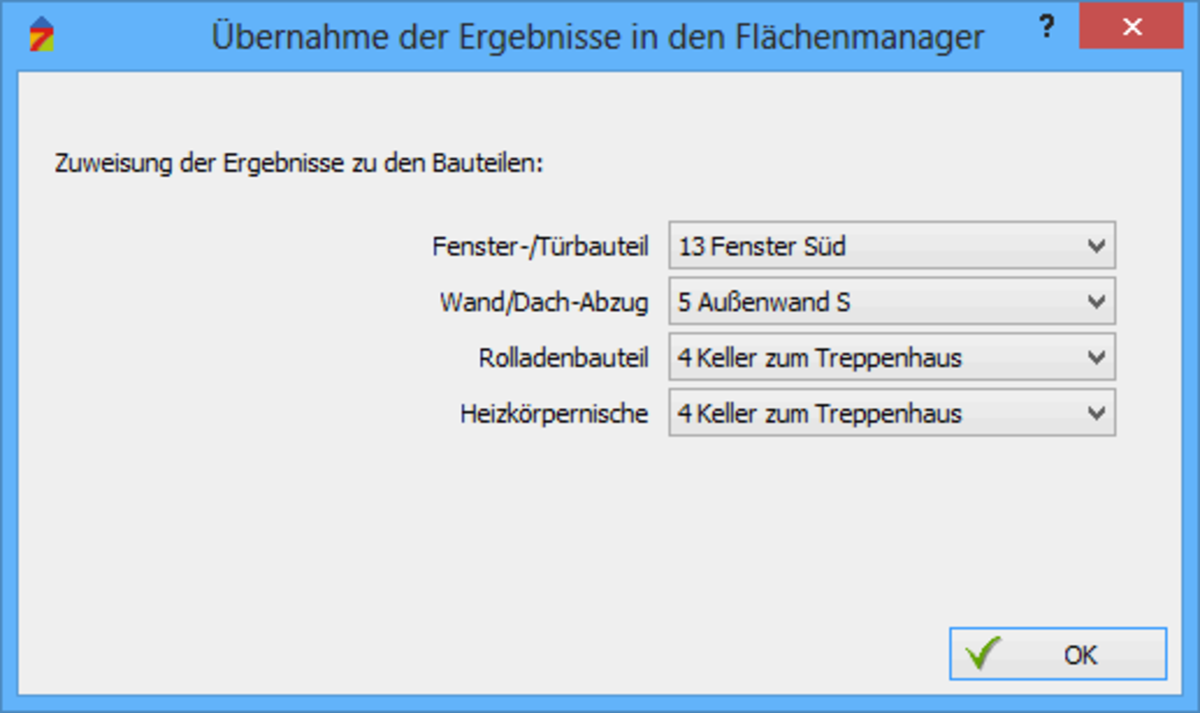

Dialog Zuordnung zu Bauteilen (Schritt 4)

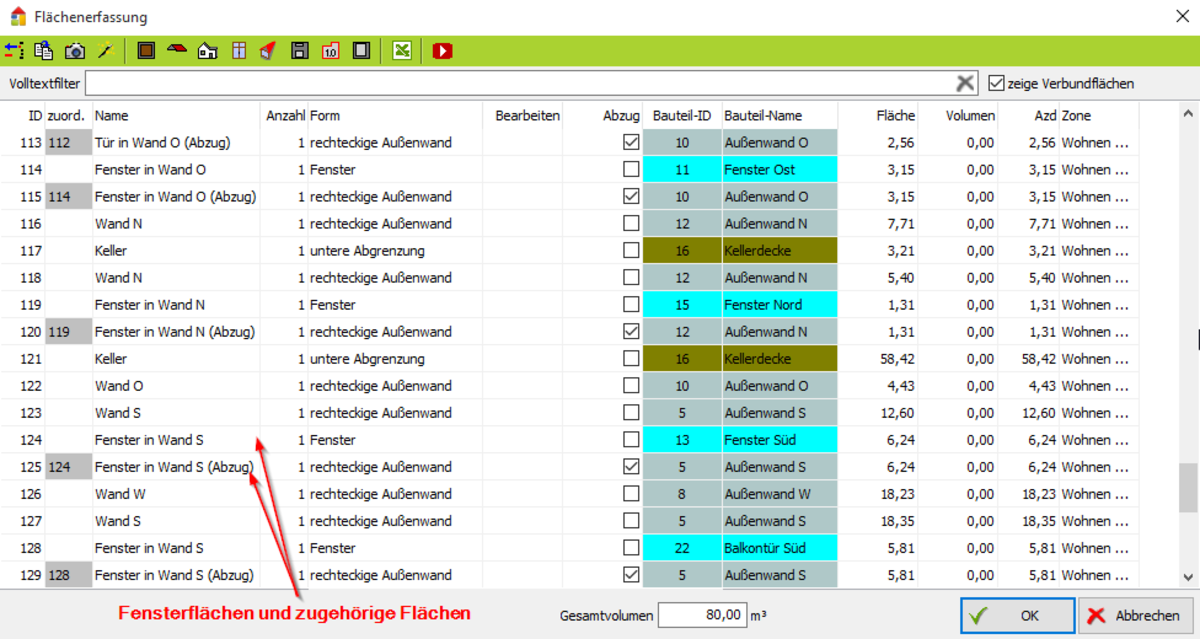

Flächenzusammenstellung - Fenster

Übernahme in den Flächenmanager (Schritt 5)

Vorgehen zum Erfassen der Fensterflächen

Öffnen Sie ggf. den Flächenmanager über das Symbol  in der Bauteilmaske. Der Flächenmanager wird mit den bereits erfassten Flächen geöffnet.

  1. Klicken Sie im Flächenmanager das Symbol . Es erscheint ein Dialog zur Angabe der Anzahl der gleichen Flächen:

  2. Geben Sie die Anzahl gleicher Fenster ein und bestätigen Sie den Dialog mit OK. Es erscheint ein weiterer Dialog zur Eingabe der Fenstermaße:
  3. Geben Sie die lichten Fenstermaße ein. Die Angabe erfolget in Metern

    Angaben zum Rollladenkasten
    Klicken Sie dazu das Symbol . Es erscheint ein weiterer Dialog zur Angabe der Fläche es Rollladenkastens:
    Geben Sie die Höhe des Rollladenkastens ein und bestätigen Sie den Dialog. Das Programm kehrt in den Fensterdialog zurück und die Fläche wird eingetragen.

    Angaben zur Heizkörpernische
    Klicken Sie dazu das Symbol . Es erscheint ein weitere Dialog zur Angabe der Fläche der Heizkörpernische:
    Geben Sie die Brüstungshöhe ein und bestätigen Sie den Dialog. Das Programm kehrt in den Fensterdialog zurück und die Fläche wird eingetragen.
  4. Bestätigen Sie den Dialog.
    Es erscheint der Dialog zur Zuordnung der Fläche zu den Bauteilen (Fenster/Tür und Außenwand/Dach):
  5. Wählen Sie das zugehörige Fensterbauteil sowie die Außenwand bzw. Dach, von welchem die Fensterfläche abgezogen werden soll. Haben Sie Angaben zu Rollladenkästen und Heizkörpernischen gemacht, so werden die Flächen auch hier berücksichtigt. Bestätigen Sie den Dialog mit OK. Die Flächen werden in die Tabelle eingetragen.
    In die Tabelle werden ebenfalls die Teilflächen eingetragen:
    • Fensterfläche mit Zuordnung des Bauteils
    • Fenster und Fensterfläche als Öffnung in der Außenwand
    • sowie ggf. Flächen für Rollladen und Heizkörpernischen.
  6. Beim Verlassen des Flächenmanagers werden die Flächen den Bauteilen zugeordnet, s. a. unter: ⇒  Übernahme der Flächendaten in die Bauteiltabelle.

Hinweis: Rollläden und Heizkörpernischen in Verbindung mit Fensterflächen werden im Flächenmanager in der Spalte zu dämmen unabhängig von ihrer Größe immer berücksichtigt. Hierbei handelt es sich nicht um zu überdämmende Flächen bei < 2,5 m2.
