Maske Warmwasserversorgung
Dialog U-Wert Berechnung
Bearbeiten der Daten der Trinkwarmwasser-Verteilung
- Wählen Sie das Register GEBÄUDEDATEN
- Öffnen Sie im Navigationsbereich den Eintrag TRINKWARMWASSER-VERSORGUNG.
- Klicken Sie im Navigationsbereich auf den Eintrag WARMWASSERVERSORGUNG.
Wechseln Sie zum Register VERTEILUNG.
Die o.a. Daten werden angezeigt. - Geben Sie die Daten zur Wärmeverteilung ein. (s.u.)
Zirkulationspumpe:
- Leistung der Zirkulationspumpe: Ist eine Zirkulationsleitung vorhanden, so geben Sie die Leistung der Pumpe in Watt ein.
- elektrische Rohrbegleitheizung: Ist eine Rohrbegleitheizung vorhanden, so können Sie diese Option aktivieren.
- Laufzeit in Stunden/Tag: Ist eine Zirkulationspumpe vorhanden, so geben Sie die Laufzeit in Stunden pro Tag ein.
Leitungen:
- zirkulierend: Hier können Sie festlegen, ob es sich um eine Zirkulationsleitung handelt.
- außen liegend: Aktivieren Sie diese Option, wenn die Verteilung teilweise außerhalb des beheizten Raumes liegt.
- elektrische Rohrbegleitheizung: Aktivieren Sie diese Option, wenn eine elektrische Rohrbegleitheizung vorliegt.
- Längen der Leitungen: Geben Sie die Länge der Verbindungsleitung, der Steigleitung und der Anbindung ein (wenn diese von der Vorgabe abweichen).
- Option zirkulierend: Handelt es sich bei der Verbindungsleitung bzw. bei der Steigleitung um eine Zirkulationsleitung, so können Sie diese Option aktiv setzen.
- Option außenliegend: Liegt die Verbindungsleitung außerhalb des beheizten Bereiches, so können Sie diese Option aktivieren.
- U-Wert: Geben Sie hier die U-Werte der Leitungen ein. Der Leitungs-U-Wert (auch U*-Wert genannt) bezieht sich auf einen laufenden Meter (W/m*K) eines Rohres, nicht auf einen Quadratmeter!

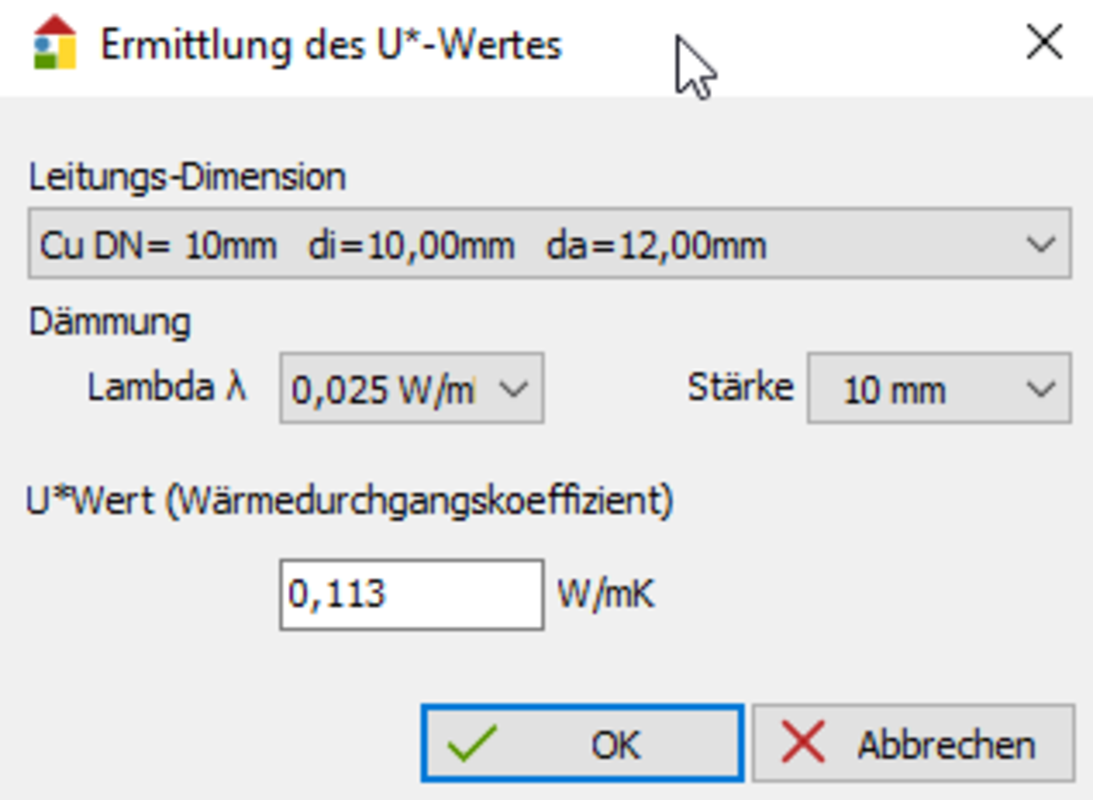

Sie können den Leitungs-U-Wert auch berechnen lassen. Klicken Sie dazu auf die Schaltfläche
. Es erscheint der folgende Dialog zur Berechnung des Wertes: siehe Bild
Bestimmende Faktoren für den U*-Wert sind der Leitungsquerschnitt, die Wärmeleitfähigkeit und Stärke der umgebenden Dämmschicht. Die Leitungsdimension wird aus einer Liste, die den Querschnitt in mm und Zoll sowie den Innen- und Außendurchmesser gängiger Leitungen enthält, ausgewählt.
Bei Veränderung eines Faktors wird der U*-Wert in der Maske neu ermittelt.
Hinweis: Daten, die mit 0 belegt sind (und von Ihnen nicht geändert werden) werden während der Berechnung automatisch von EVEBI durch sinnvolle Daten (nach Anhang C) ergänzt.
können Sie Standardwerte für den gesamten Trinkwarmwasser-Bereich ansetzen lassen. Bisherige Angaben werden dabei überschrieben!
