EVEBI Version 10.2

Zeitraum: Dezember 2019 bis heute

  • Neues Beiblatt 2 der DIN 4108:2019-06 integriert
  • Neuer Bericht: Raumdaten
  • Bauteilnachweis für einzelne Bauteile
  • Bauteilnachweis erweitert um Untenehmererklärung für KfW
  • Schnittstelle Green Building XML erweitert (Datenimport aus AutoCAD und REVIT)
  • Honorarkalkulation erweitert
  • Versionierung der KfW-Förderbestimmungen
  • u.v.m.

Herausgegeben: 3. März 2020





Allgemeine Änderungen/Anpassungen

Ergebnisrelevante Änderungen

  • NWG im Bestand: Die Anforderungen der mittleren Wärmedurchgangskoeffizienten werden gem. EnEV 2014 nach § 9 Absatz 1 Satz 1 definiert (die Verschärfung nach Anlage2 Tabelle 2 Zeile 1.0 wird nicht angewendet)

Weitere Änderungen

  • Zonenmaske, Register Räume: Die Spaltenbreiten für Raumnummer, -name, -fläche etc. ist mit Hilfe der linken Maustaste individuell einstellbar. Ebenso wurde die Darstellung der zugehörigen Räume korrigiert.
  • Konstruktionen: Löschen der Schichten im Rahmenanteil funktioniert wieder.
  • Konstruktionen: In der Übersichtstabelle werden neben den Boden-, Decken- und Wandkonstruktionen auch die Fensterkonstruktionen mit angezeigt.

Berichte

  • Bauteilnachweis: In Tabelle zur Darstellung der Konstruktionen ist der Begriff Bauteilaufbau durch den Begriff Konstruktiver Aufbau ausgetauscht worden.
  • Bauteilnachweis: In der Tabelle zur Unternehmererklärung ist die Zeilenhöhe für die Bemerkungen zur Konstruktion verringert worden.
  • Bauteilnachweis: Der Abschnitt zum Schlagregenschutz kommt nur noch, wenn dieser für die Ausgabe ausgewählt wurde.
  • Bauteilnachweis für ein Einzelbauteil: Für die Ausgabe des Nachweises genügt die Eingabe der Daten zum Bauteil. Das Projekt muss nicht mehr bilanzierbar sein.

    EVEBI - Wärmebrücken Pro

    • Wärmebrückendatenbank gem. DIN 4108 Bbl. 2: Die Wärmebrückendetails im Horizontalschnitt wurde hinsichtlich ihrer Begriffe korrigiert.
    • Import von Wärmebrücken im Ziegel-Industrie-Format korrigiert.

    Herausgegeben: 29. Januar 2020





    Allgemeine Änderungen/Anpassungen

    Modul EVEBI - Wärmebrücken Pro

    Weitere Änderungen

    • ergebnisrelevant: Der Energieaufwand für elektrische Nachheizregister für Anlagenlüftungen mit WRG wird in die Gesamtbilanz übernommen.
    • gd3-Schnittstelle: Übergabe der absoluten Energiekennwerte (Nutzenergiebedarf Heizung, TWW, Beleuchtung, Endenergiebedarf etc.) für die Zonen.

      KfW-Förderprodukte

      Die im Januar 2020 bekannt gegebenen KfW-Förderbestimmungen wurden vollständig in EVEBI integriert. Dazu gehören u.a.

      • Abschaffung der Förderung von Ölheizungen für Wohn- und Nichtwohngebäude im Bestand und für den Neubau
      • Abschaffung der Maßnahmenpakete (Heizungs- und Lüftungspaket) für Wohngebäude im Bestand
      • Abschaffung der Förderung von Brennwert- bzw. Niedertemperatur-Kesseln auf Basis von Gas für Nichtwohngebäude im Bestand
      • Erhöhung der Tilgungszuschüsse und Zuschüsse für Wohngebäude im Bestand und für den Neubau sowie für Nichtwohgebäude im Bestand
      • Informationen zu den Änderungen der KfW »

      Versionierung der KfW-Förderbestimmungen

      • Mit dem Modul EVEBI - Förderrechner Pro ist es möglich, zwischen verschiedenen KfW-Förderbestimmungen zu wählen.
      • In Abhängigkeit des Datums zur Antragstellung bei der KfW werden die KfW-Förderbestimmungen für das Projekt verwendet. Stichtag ist der 24.01.2020.
      • Informationen zum Modul EVEBI - Förderrechner Pro »

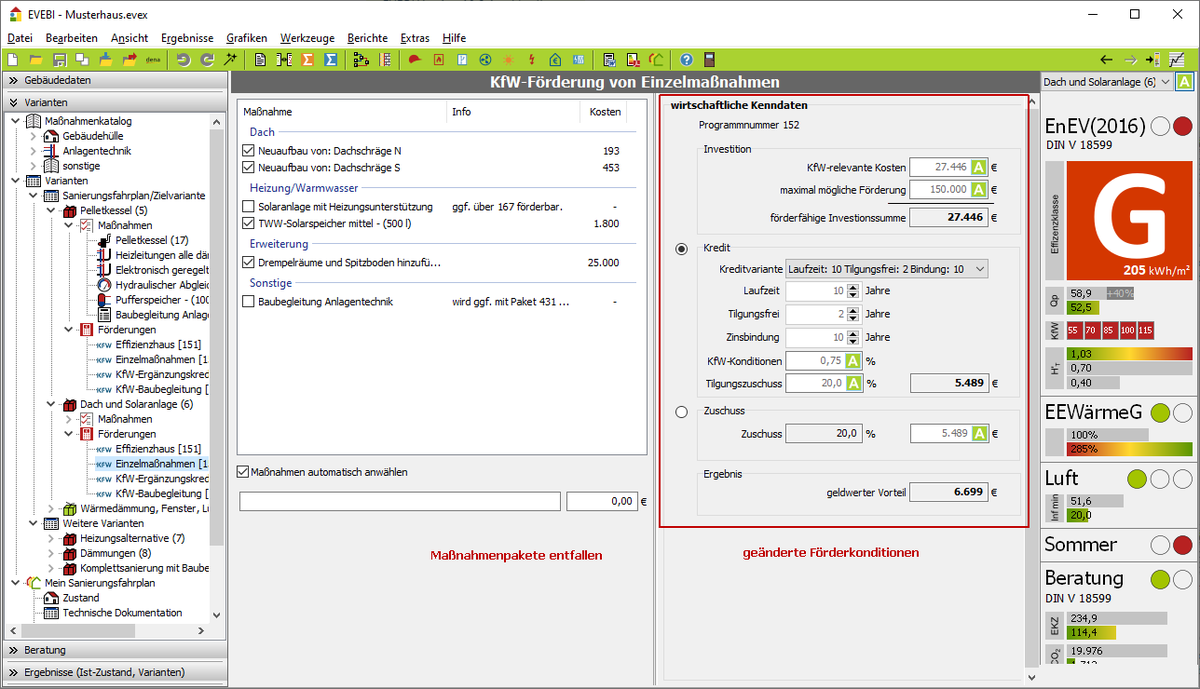

        Maske Förderrechner Pro - Einzelmaßnahmen, geänderte Konditionen

        Maske Förderrechner Pro - Einzelmaßnahmen, geänderte Konditionen

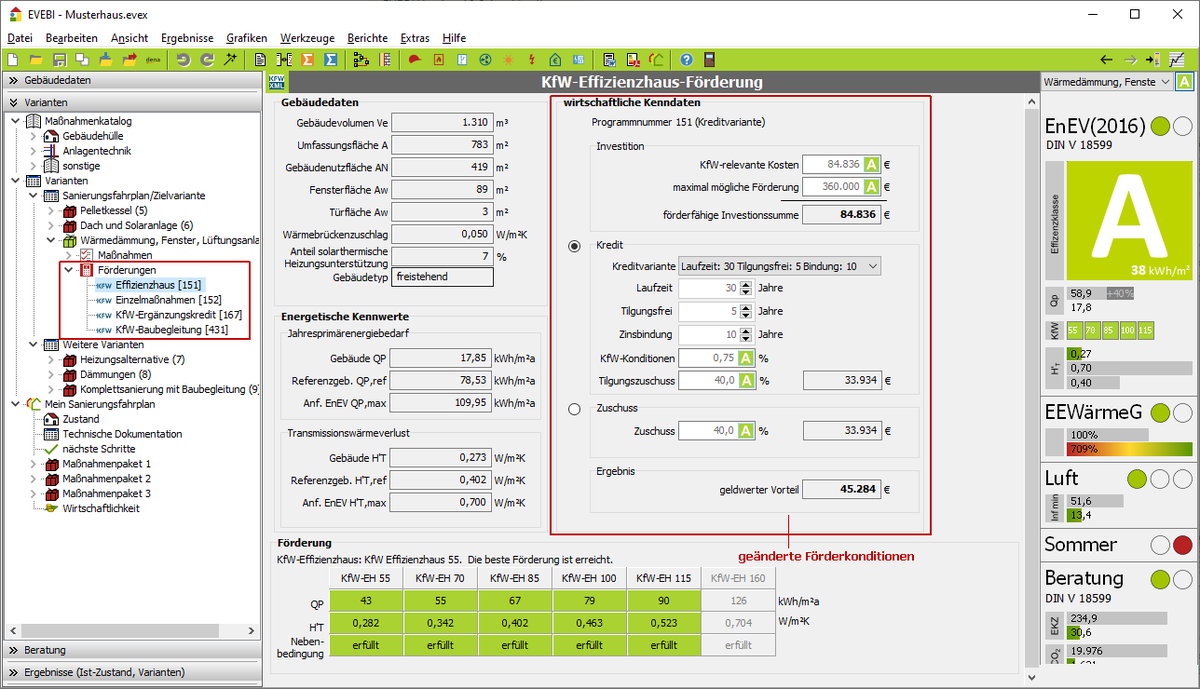

        Maske Förderrechner Pro - KfW-Effizienzhaus, geänderte Konditionen

        Maske Förderrechner Pro - KfW-Effizienzhaus, geänderte Konditionen

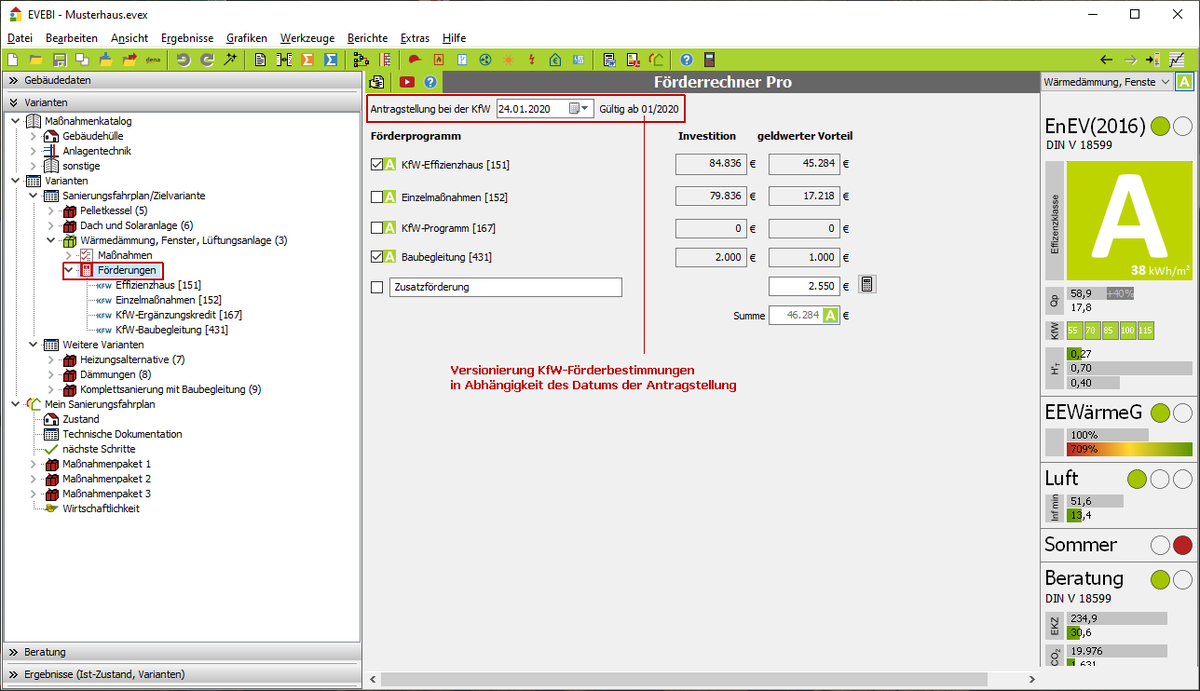

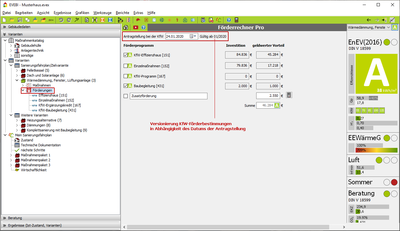

        Maske Förderrechner Pro - Versionierung der KfW-Förderbestimmungen

        Maske Förderrechner Pro - Versionierung der KfW-Förderbestimmungen

        Modul EVEBI - Klimaanlagen-Inspektion

        Das Modul EVEBI - Klimaanlageninspektor wurde erweitert und in der Benutzerführung angepasst:

        • RLT und Kältetechnik werden in einem eigenen Knoten im Projekt-Explorer dargestellt.
        • Eigene Bilder und Dokumentation zu RLT und Kältetechnik können im Klimaanlageninspektor direkt eingebunden werden.
        • Aktualisierung gem. Norm DIN SPEC 15240:2019-03
        • Berücksichtigung der Freikühlung bei der Kälteeffizienzzahl
        • Ergänzung um Parameter zur Sensorik. Dazu gehören:
          • Stromzähler Ventilatoren (RLT) bzw. Kompressor (Kälte)
          • Volumenstromzähler (RLT) bzw. Kältemengenzähler (Kälte)
          • Messwerteerfassung (Messdatenspeicherung)
          • Soll-/Ist-Werterfassung
          • Automatische Auswertung
          • Anschluss an Gebäudeleittechnik
        • Ergänzung des Effizienzlabels
        • Im Bericht erscheinen zusätzlich die Parameter zur Sensorik sowie die Bilder und Beschreibungstexte zur Inspektion

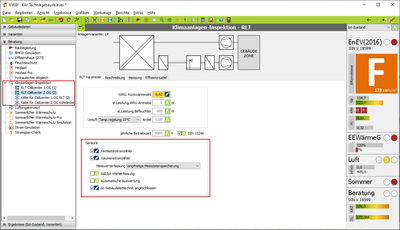

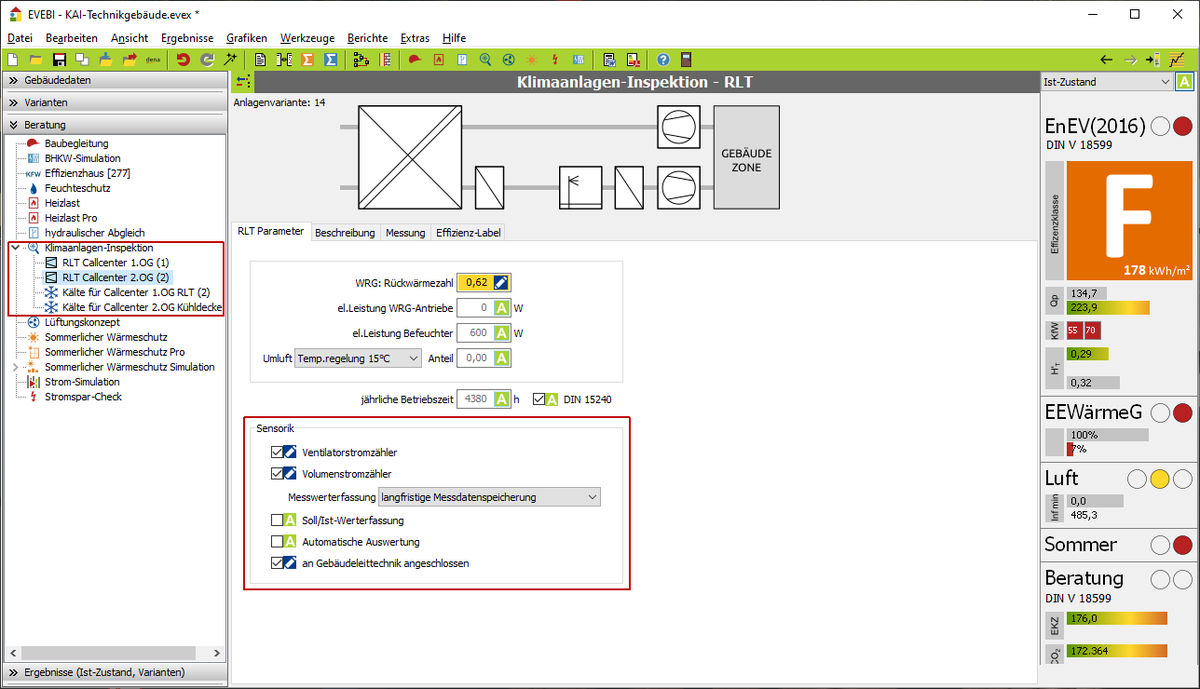

          Maske: Klimaanlagen-Inspektor: neue Oberfläche, Sensorik

          Maske: Klimaanlagen-Inspektor: neue Oberfläche, neue Parameter Sensorik

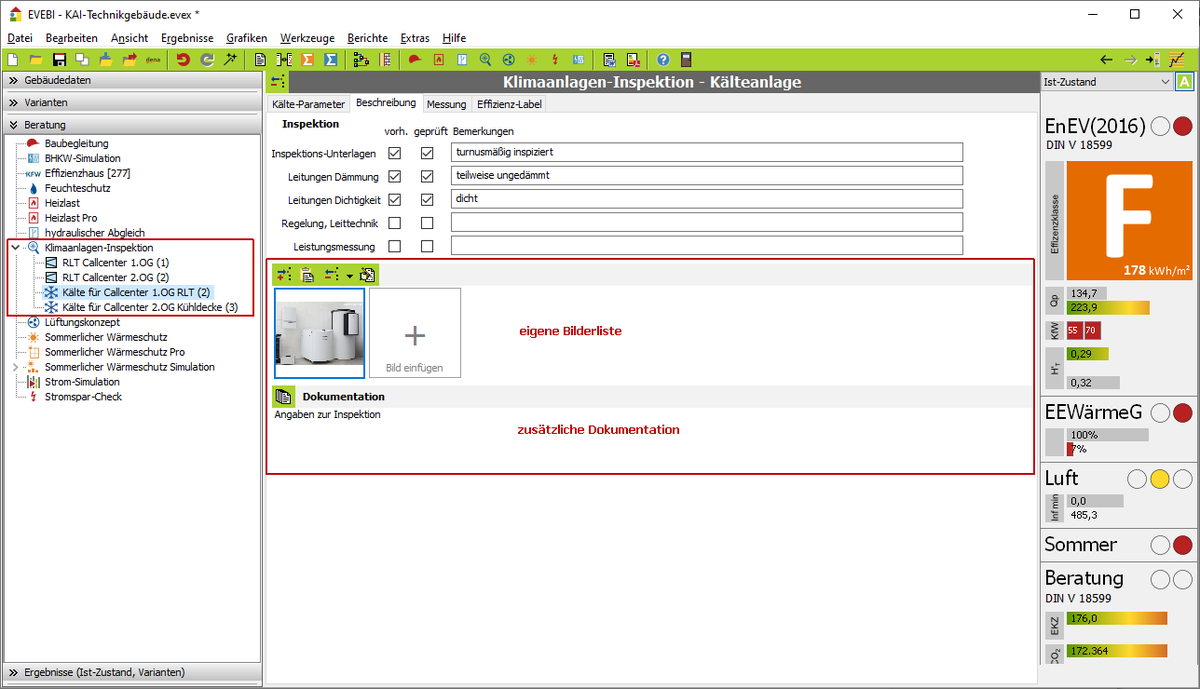

          Maske: Klimaanlagen-Inspektor: eigene Bilder und Dokumentation

          Maske: Klimaanlagen-Inspektor: eigene Bilder und Dokumentation

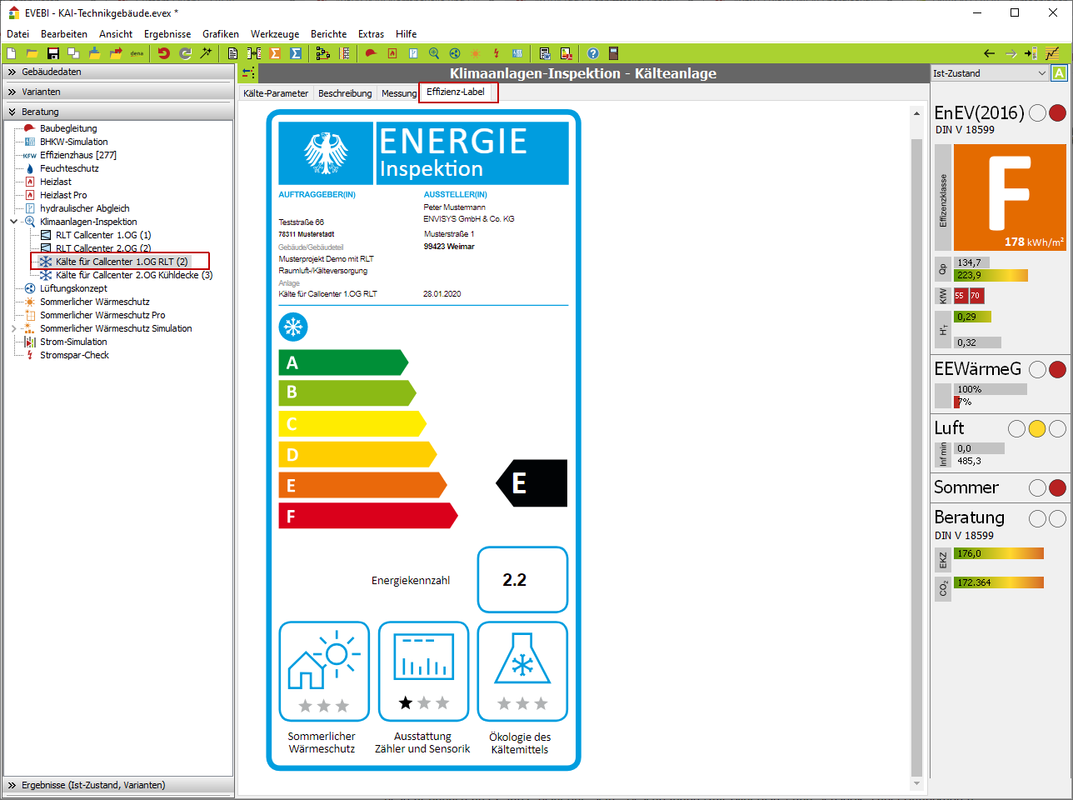

          Maske: Klimaanlagen-Inspektor: Effizienz-Label

          Maske: Klimaanlagen-Inspektor: Effizienz-Label

          Herausgegeben: 18. Dezember 2019

          Ergebnisrelevante Änderungen

            • EnEV: Da gem. EnEV eine dezentrale Warmwasserbereitung im Referenzgebäude nur gültig ist, wenn der Warmwasserbedarf höchstens 200 Wh/m²d beträgt, wird bei einem höheren Bedarf für das Referenzgebäude eine zentrale Warmwasserbereitung berücksichtigt.
            • DIN V 18599-8: Die Standardleitungslängen von Stichleitungen für die dezentrale Warmwasserbereitung wird nach Tab. 12 ermittelt.
            • Bauteile mit integrierten Heizflächen: Gemäß DIN V 4108-6 ist für den öffentlich rechtlichen Nachweis kein zusätzlicher spezifischer Transmissionswärmeverlust für Bauteile mit einem R-Wert > 2,0 m²K/W zu berücksichtigen (Abschnitt 6.1.4). In EVEBI wird das berücksichtigt.

              Allgemeine Änderungen

              • Honorarkalkulation: Die Leistungen der Honorarkalkulation sind erweitert um
                • Heizlastberechnung
                • Hydraulischer Abgleich
                • Lüftungskonzept
                • Sommerlicher Wärmeschutz
              • Honorarkalkulation: Maske aktualisiert sowie in das Angebot zur Honorakalkulation wird der ausführliche Angebotstext übernommen.
              • Bauteilübersicht: In der Übersicht zu den Bauteilen wird der Übergang der Bauteile eingetragen (bisher stand hier eine Nummer).

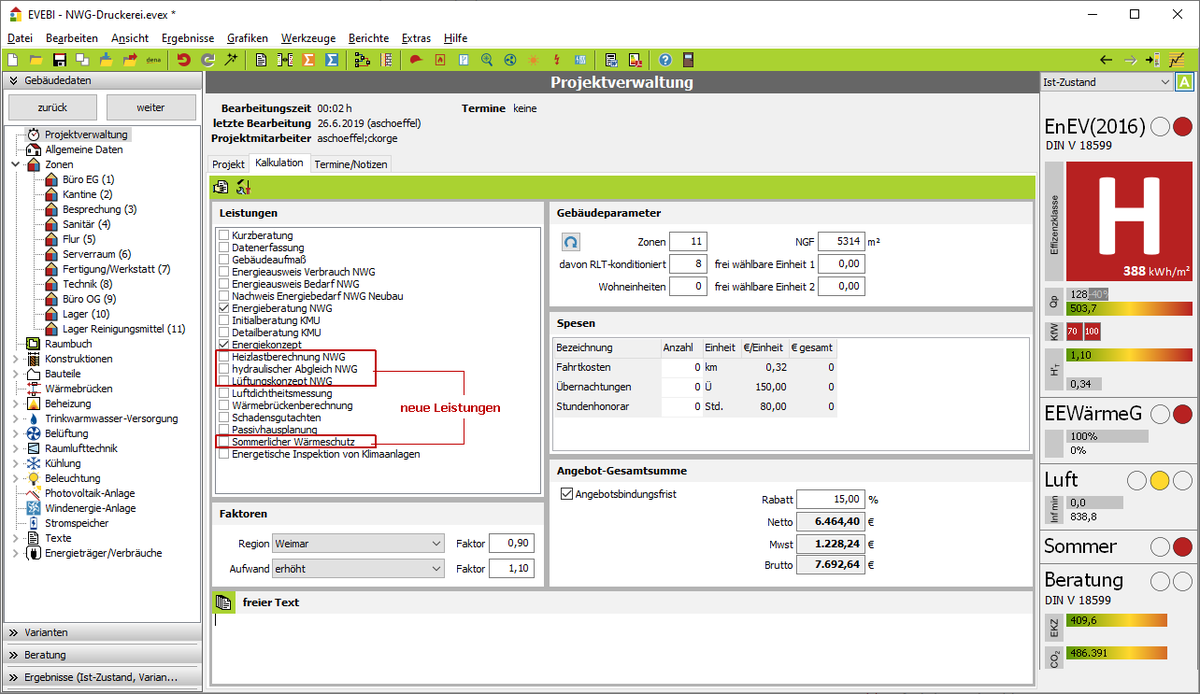

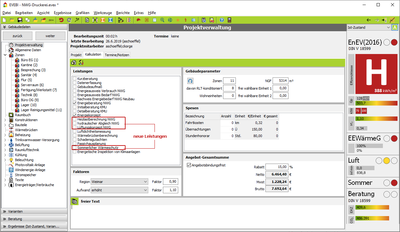

                Honorarkalkulation - neue Leistungen

                Honorarkalkulation - neue Leistungen

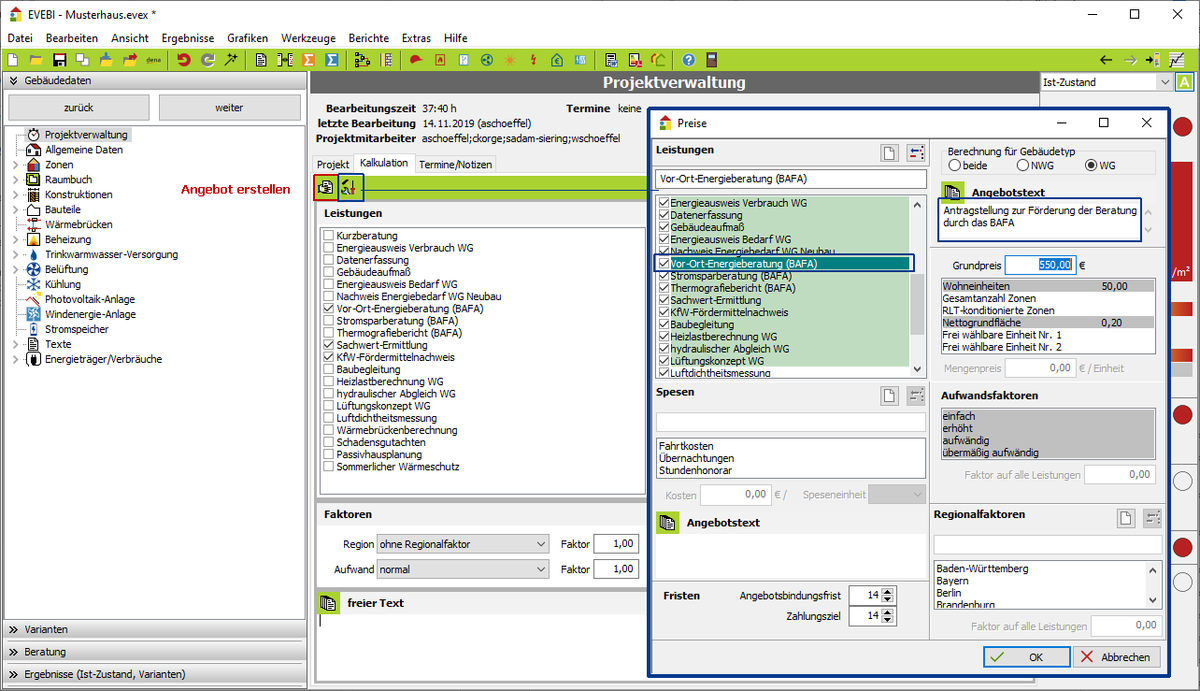

                Honorarkalkulation - Angebotstext

                Honorarkalkulation - Angebotstext

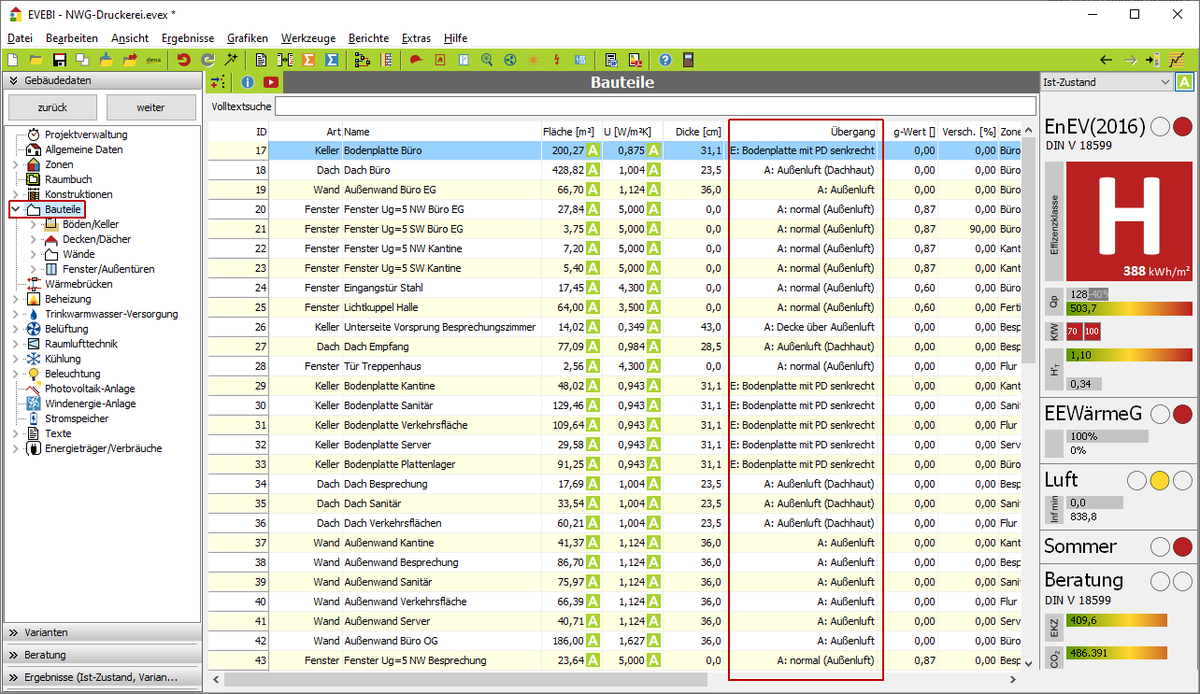

                Bauteile: Übersicht

                Bauteile: Übersicht

                • Wechsel zwischen Masken: Zwischen den zuletzt aufgerufenen Masken kann über die im Bild gezeigten Symbole gewechselt werden. Der Wechsel kann ebenso über die Tastatur erfolgen:
                  • Alt + Pfeiltaste links: Wechsel zur Vorgängermaske
                  • Alt + Pfeiltaste rechts: Wechsel zur Folgemaske.

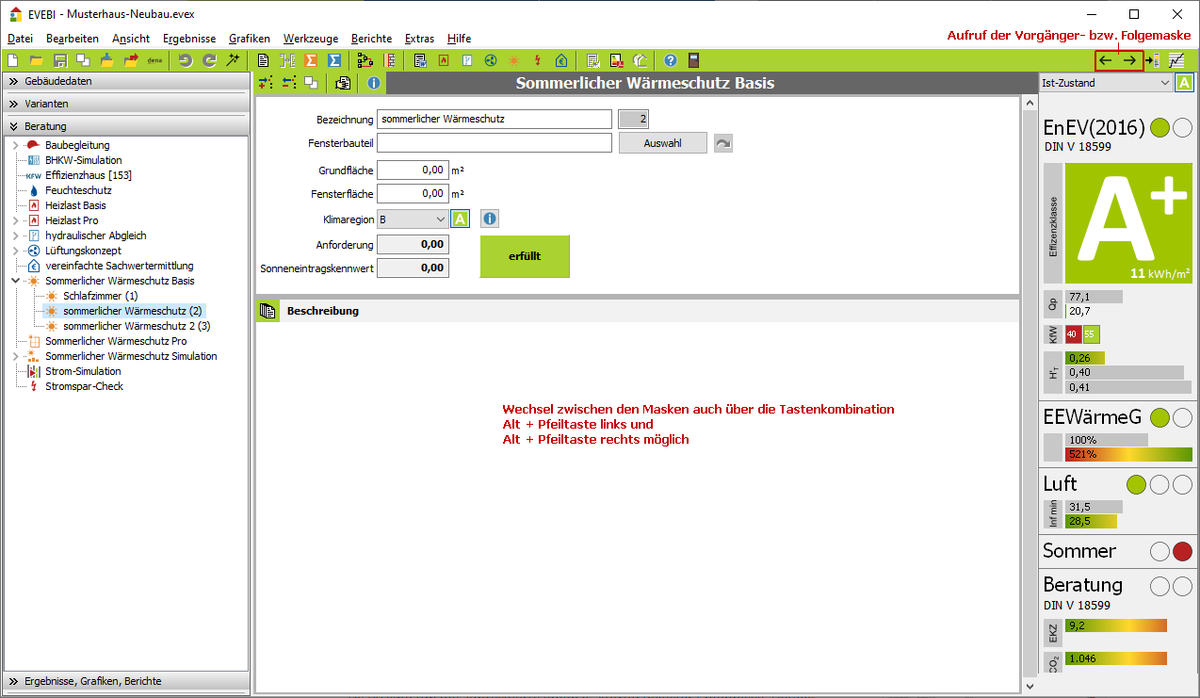

                  Wechsel zwischen Masken über Symbole oder Tastatur

                  Wechsel zwischen Masken über Symbole oder Tastatur

                  • Datenimport: Werden Daten in ein vorhandenes Projekt importiert (E-CAD, Green Building etc.), so können die Verändungen am Projekt wieder rückgängig gemacht werden. Aufruf: Datei, Datenimport, weitere Importmöglichkeiten
                  • Datenimport greenBuilding: In den Importdialog wurde die Schnittstelle GreenBuilding (gbXML) aufgenommen. Damit können Daten aus AUTOCAD und REVIT nach EVEBI übernommen werden und Projekte angelegt werden. Aufruf: Datei, Datenimport, Import aus Green Building XML (gbXML)
                  • Berechnungsergebnisse: Die monatlichen Berechnungsergebnisse der DIN V 18599 sind um die Jahreswerte ergänzt. Aufruf: Register Ergebnisse, Details, Nachweise, Kennwerte
                  • Energieausweis nach Verbrauch: Die Maßnahmentexte für Dämmung einschl. vorgeschlagener Dämmdicke sind gekürzt, damit diese vollständig im Energieausweis (Seite 4) erscheinen.

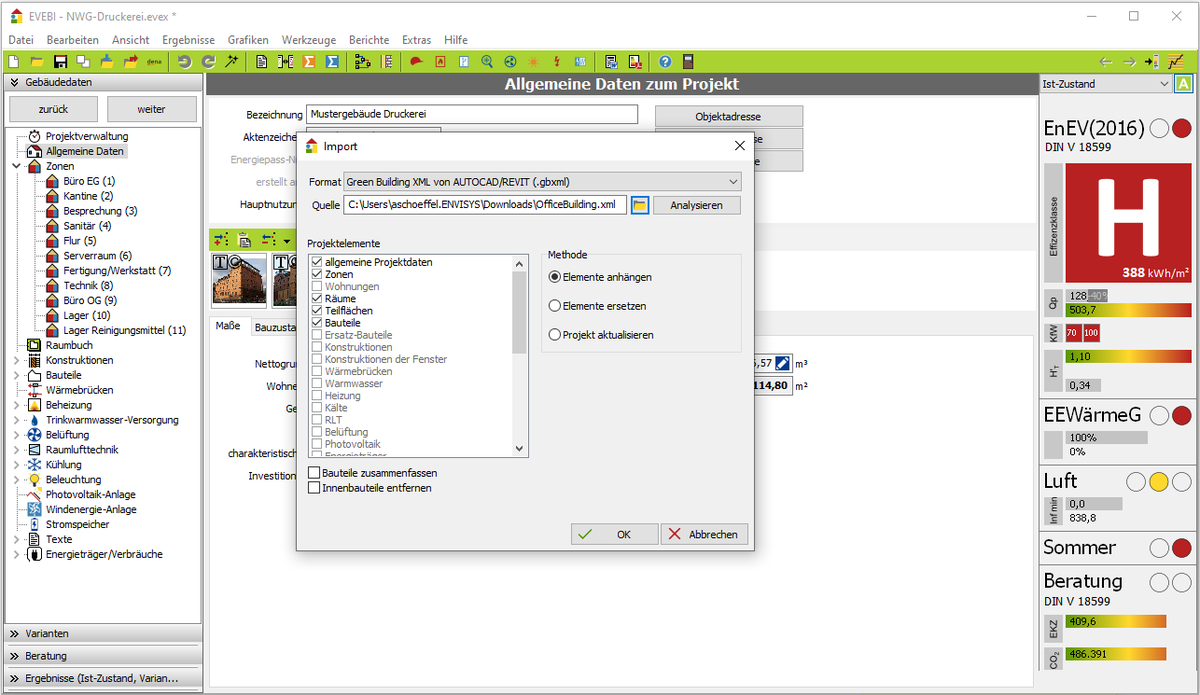

                    Dialog zum Import in ein Projekt

                    Dialog zum Import in ein Projekt

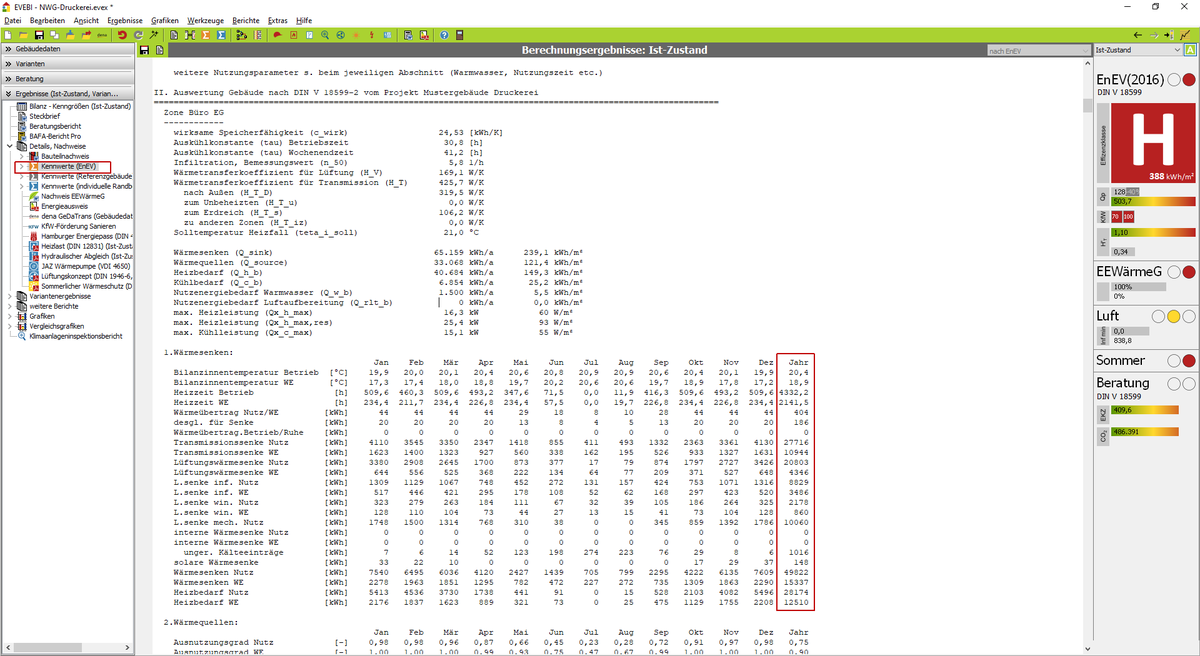

                    Berechnungsergebnisse DIN V 18599: Jahreswerte

                    Berechnungsergebnisse DIN V 18599: Jahreswerte

                    • Flächenmanager: Bei der Definition einer freien Teilfläche kann diese im Eingabedialog bereits als Abzugsfläche definiert werden. Aufruf Flächenmanager: Taste F7
                    • Flächenmanager: Im Flächenmanager wird zu den Teilflächen zusätzlich die Orientierung (O,S, W, N) angezeigt.
                      • Tabellen: Tabellen können nach einer gewünschten Spalte durch Klicken auf den Spaltenkopf sortiert werden. Jetzt ist es möglich, auch mit Sortierung Änderungen in der Tabelle vorzunehmen.  Das betrifft z.B. den Flächenmanager, den Sommerlichen Wärmschutz Pro, die Heizlastberechnung Pro, Terminbearbeitung etc.

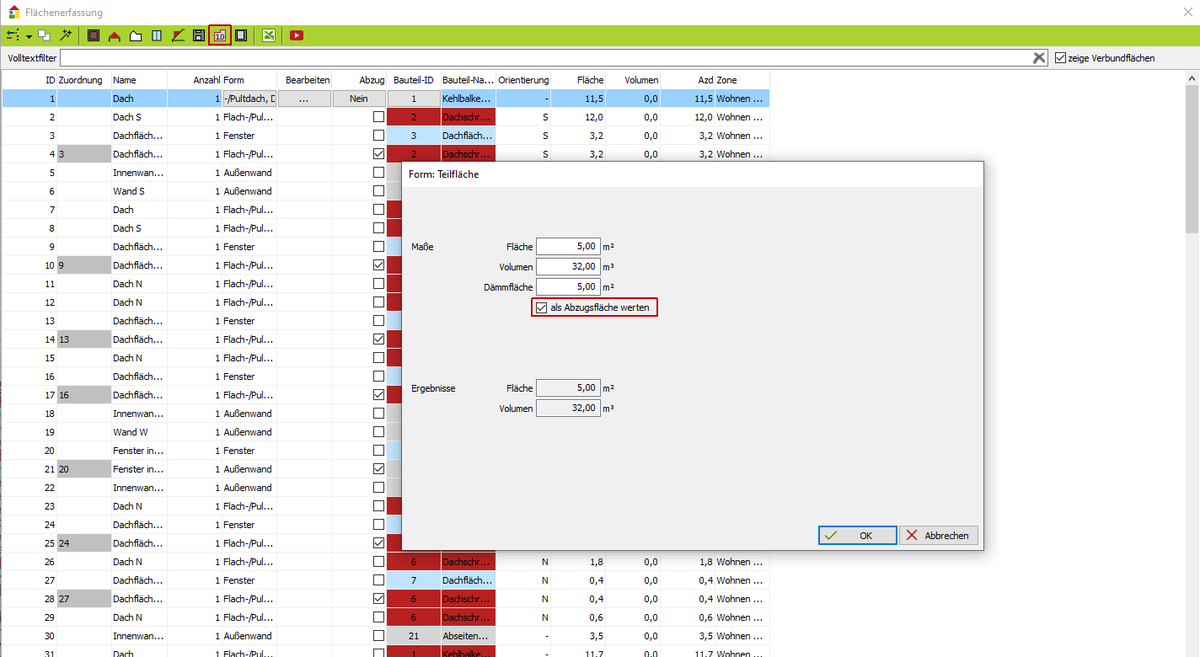

                      Flächenmanager: freie Teilfläche

                      Flächenmanager: freie Teilfläche

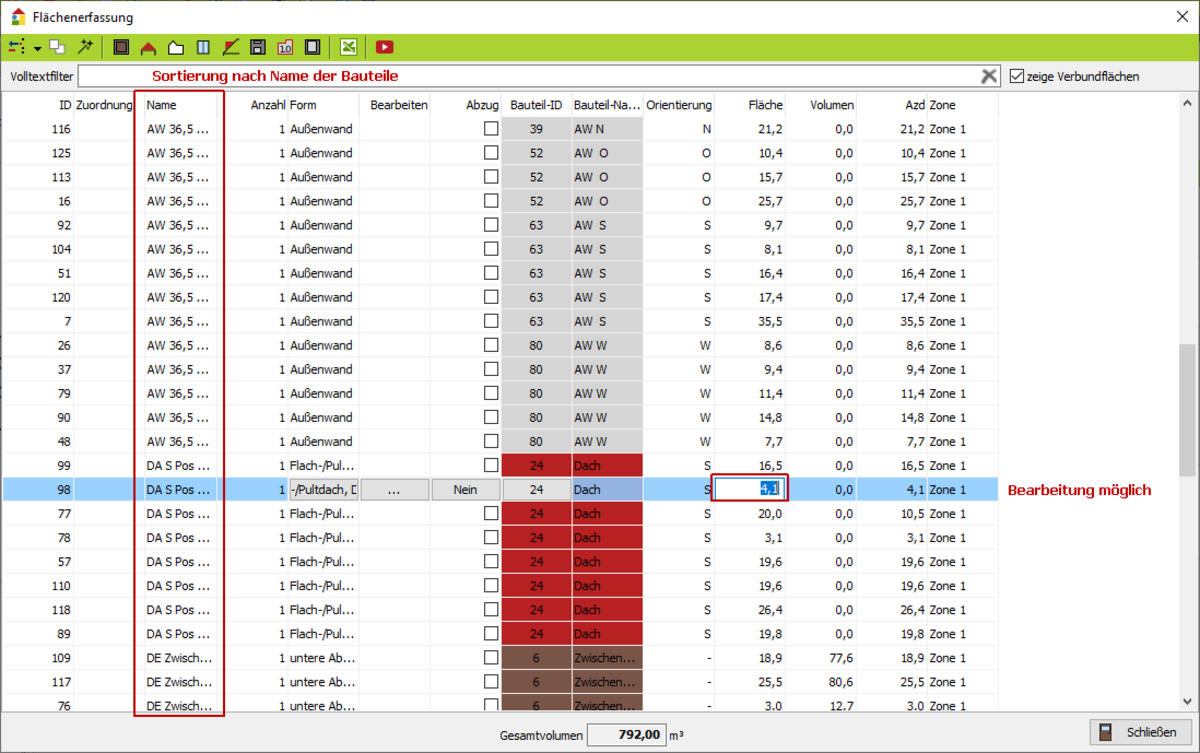

                      Flächenmanager: Sortierung und Bearbeitung

                      Flächenmanager: Sortierung und Bearbeitung

                      Anlagentechnik

                      • Die Baujahre der Anlagentechnik sind komplett auf Autofelder umgestellt. Damit wird automatisch das Baujahr des Gebäudes übernommen und kann natürlich geändert werden. Dies betrifft:
                        • Baujahr der Heizung, der Heizungsverteilung
                        • Baujahr des Trinkwarmwassererzeugers, der TWW-Verteilung
                        • Baujahr der Lüftungsanlage etc.
                      • Raumlufttechnik für Nichtwohngebäude: Erneuerung der Hilfstexte (Hints).

                          Maßnahmenpakete, Maßnahmen

                            • Brennstoffzelle: Beim Anlegen einer Maßnahme als Brennstoffzelle, werden die Eigenschaften der Brennstoffzelle direkt in der Maske der Eigenschaften angezeigt. Die passenden Werte können aus einem Produktdatenblatt entnommen werden.

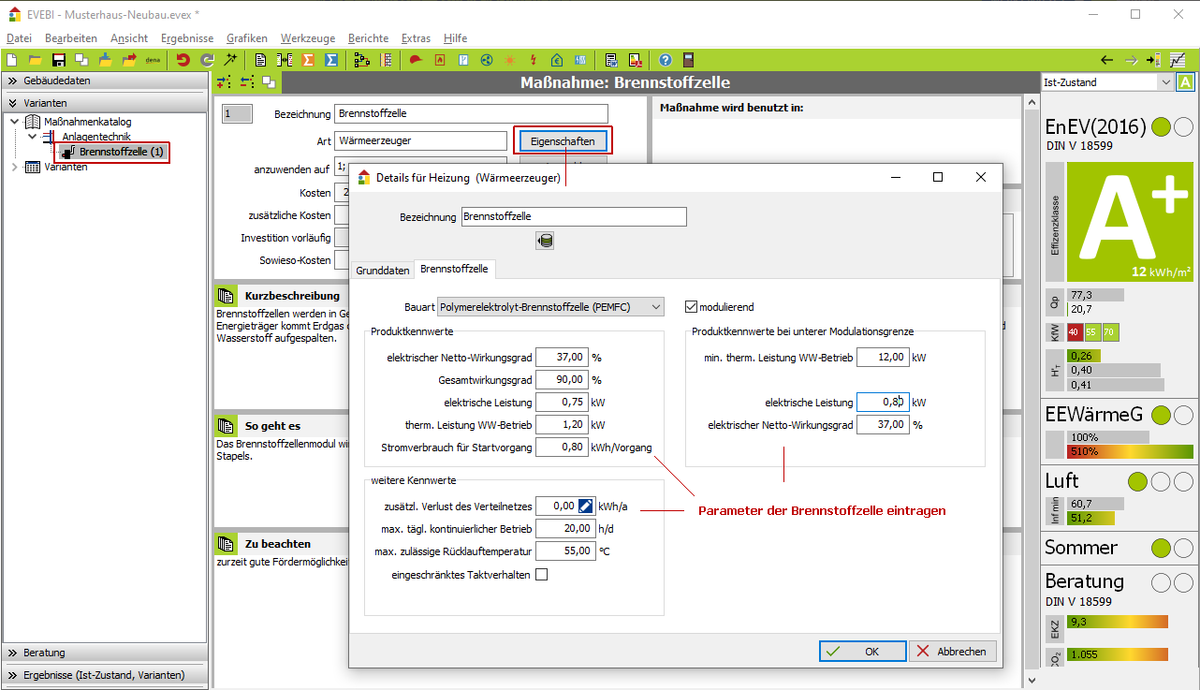

                                Maßnahme: Brennstoffzellle - Eigenschaften

                                Maßnahme: Brennstoffzellle - Eigenschaften

                                Berichte

                                • Raumdaten - neuer Bericht! Die im Modul EVEBI - Raumbuch Pro hinterlegten Daten können in einem Bericht ausgegeben werden, für weitere Informationen mit Beispielbericht hier klicken »
                                • Bauteilnachweis: Der Bauteilnachweis kann für ein einzelnes Bauteil ausgegeben werden. Dazu ist in der Bauteilmaske das Symbol  für die Berichterstellung zu klicken. Der Inhalt kann mit/ohne Feuchteschutz, Schlagregenschutz und Erläuterungen erfolgen. Für die KfW kann zusätzlich die Unternehmererklärung mit ausgegeben werden.
                                • Bauteilnachweis: Der Bericht zum Bauteilnachweis ist um eine Unternehmererklärung zur Einhaltung der KfW-Mindestanforderungen erweitert worden. Weiterhin wird zu jedem Detail die Einhaltung der Anforderung nach EnEV, Anhang 3, Tabelle 1 ausgegeben.
                                • Bauteilnachweis: Zu jedem Detail wird die Einhaltung der Anforderung nach EnEV, Anhang 3, Tabelle 1 ausgegeben.
                                • Beschreibung der Gebäudehülle: Die energetische Bewertung der Gebäudehülle wurde für Wohn- und Nichtwohngebäude vereinheitlicht. Für Wohngebäude werden zusätzlich die Transmissionen durch die Bauteile ausgegeben. Für Nichtwohngebäude wird zusätzlich die U-Wert-Bewertung ausgegeben.
                                • Bilder/Fotos: Die Bilder können wahlweise mit oder ohne Aufnahmendatum in die Berichte übernommen werden. Beim Import eines Bildes wird das Aufnahmedatum automatisch übernommen. Da es sich um ein Textfeld handelt, kann das Datum auf Wunsch gelöscht und natürlich auch bearbeitet werden.
                                • KfW-Bericht für Wohn- und Nichtwohngebäude: Die Anforderungen an ein KfW-Effizienzgebäude werden in einer Tabelle übersichtlich dargestellt. Für weitere Informationen mi Beispielbericht hier klicken »
                                • Sommerlicher Wärmeschutz Pro und Simulation: Für die Ausgabe des Berichtes können die Räume gewählt werden, die im Bericht erscheinen sollen. Für weitere Informationen hier klicken »

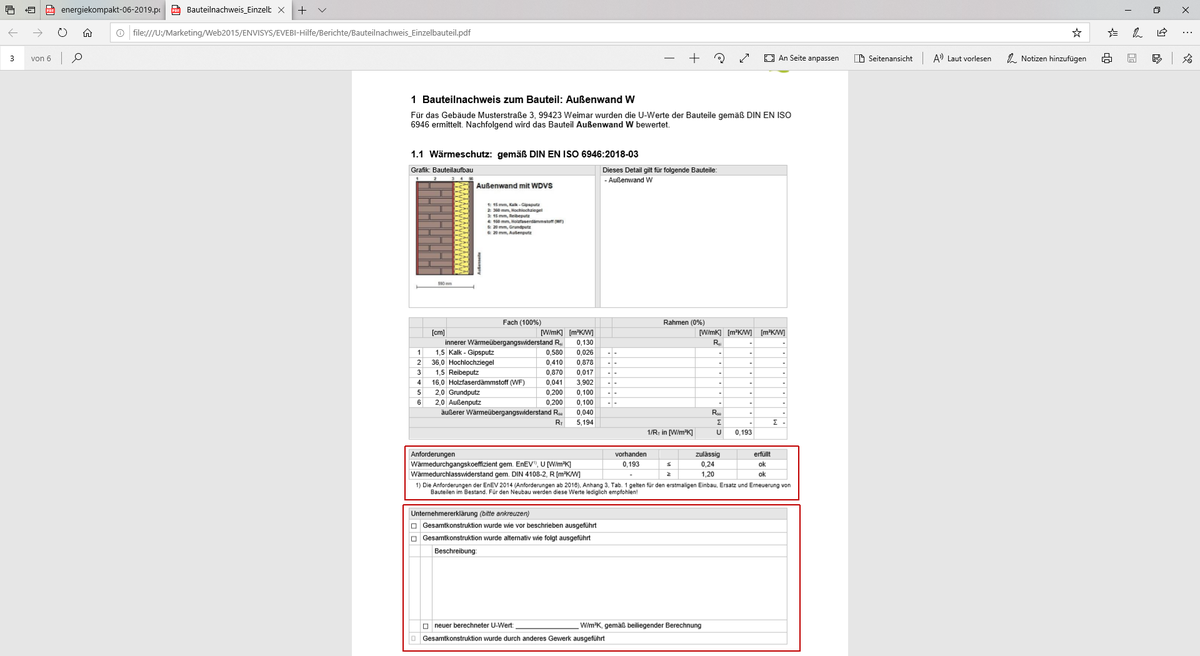

                                  Bauteilnachweis: Anforderungstabelle und Unternehmererklärung

                                  Bauteilnachweis: Anforderungstabelle und Unternehmererklärung

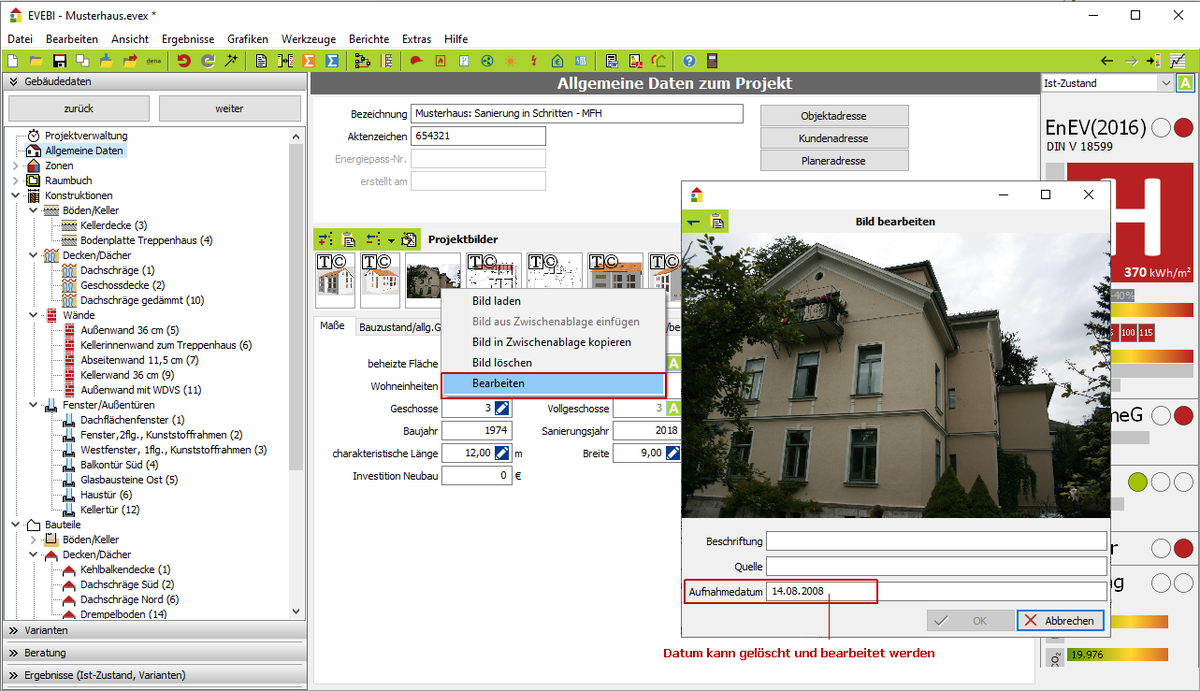

                                  Bearbeiten eines importieren Bildes

                                  Bearbeiten eines importieren Bildes

                                  • Texte: Die in den Gebäudedaten eingegebenen Texte werden komplett in die Berichte Vor-Ort-Beratung und Berechnungsdokumentation übernommen.
                                    • Thermografie: Erweiterung des Glossars um die Definition, eigene Texte werden im Bericht in den Abschnitt zur Gebäudehülle übernommen.
                                    • Luftdichtigkeitsprüfung: Erweiterung des Glossars um die Definition, eigene Texte werden im Bericht in den Abschnitt zur Lüftung übernommen.

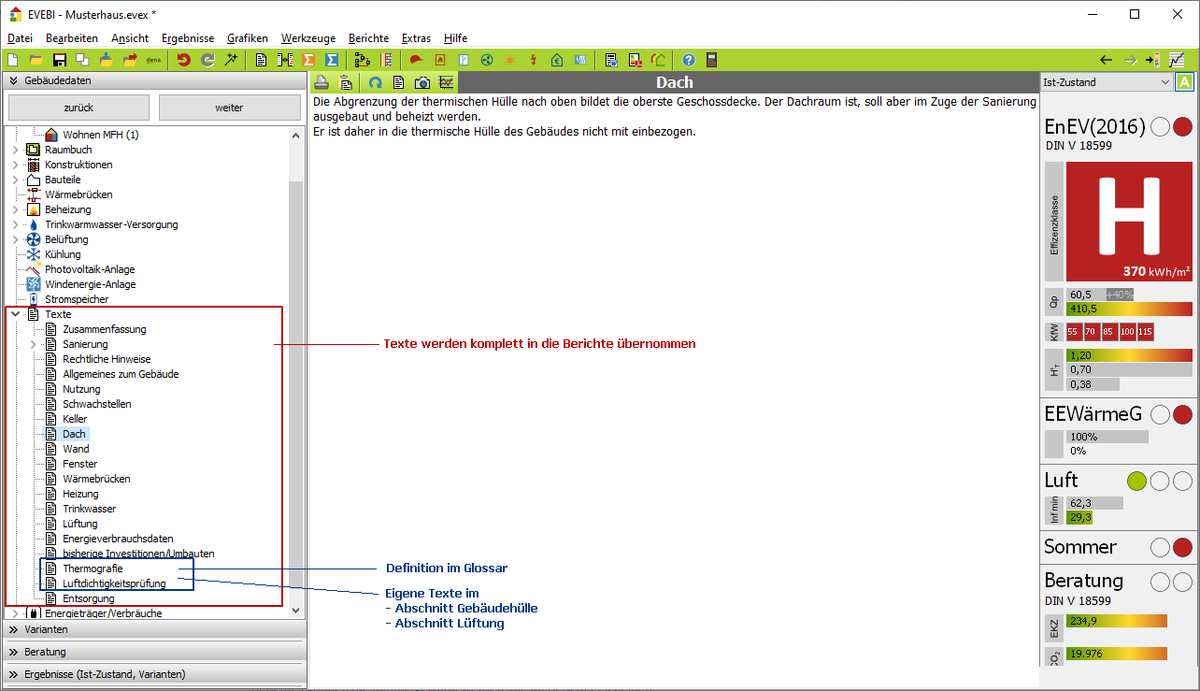

                                    Übernahme der Texte in die Berichte

                                    Übernahme der Texte in die Berichte

                                    EVEBI - Wärmebrücken Pro

                                    • Das Modul EVEBI - Wärmebrücken Pro ist erweitert um das neue Beiblatt 2 der DIN 4108 2019-06.
                                    • Damit sind zusätzlich Gleichwertigkeitsnachweise gem. DIN 4108 Beiblatt 2:2019-06 möglich. Es werden unterstützt:
                                      • Bildlicher Gleichwertigkeitsnachweis
                                      • Rechnerischer Gleichwertigkeitsnachweis
                                      • Alternativer Gleichwertigkeitsnachweis
                                    • Sämtliche Anschlussdetails der Kategorien A und B sind in der Wärmebrückendatenbank zusätzlich hinterlegt.
                                    • Der Assistent unterstützt zusätzlich die DIN 4108 Bbl. 2: 2019-06.

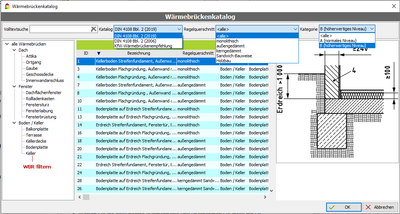

                                    Wärmebrücken Pro: Datenbank

                                    Wärmebrücken Pro: Datenbank

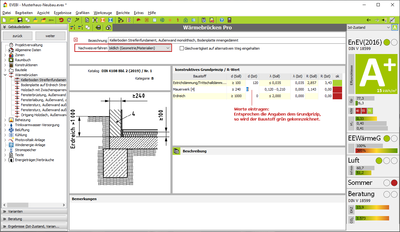

                                    Wärmbrücken Pro: Bildlicher Gleichwertigkeitsnachweis

                                    Wärmbrücken Pro: Bildlicher Gleichwertigkeitsnachweis

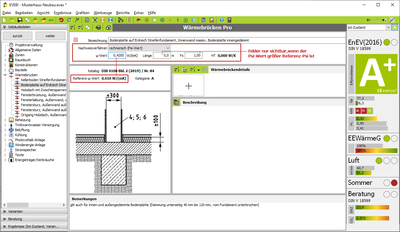

                                    Wärmbrücken Pro: Rechnerischer Gleichwertigkeitsnachweis

                                    Wärmbrücken Pro: Rechnerischer Gleichwertigkeitsnachweis

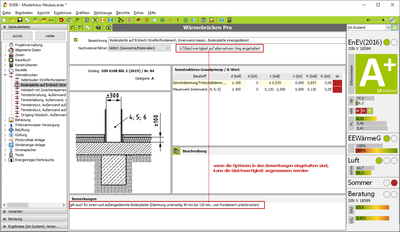

                                    Wärmbrücken Pro: Gleichwertigkeitsnachweis alternativ

                                    Wärmbrücken Pro: Alternativer Gleichwertigkeitsnachweis

                                    KfW-Förderprodukte

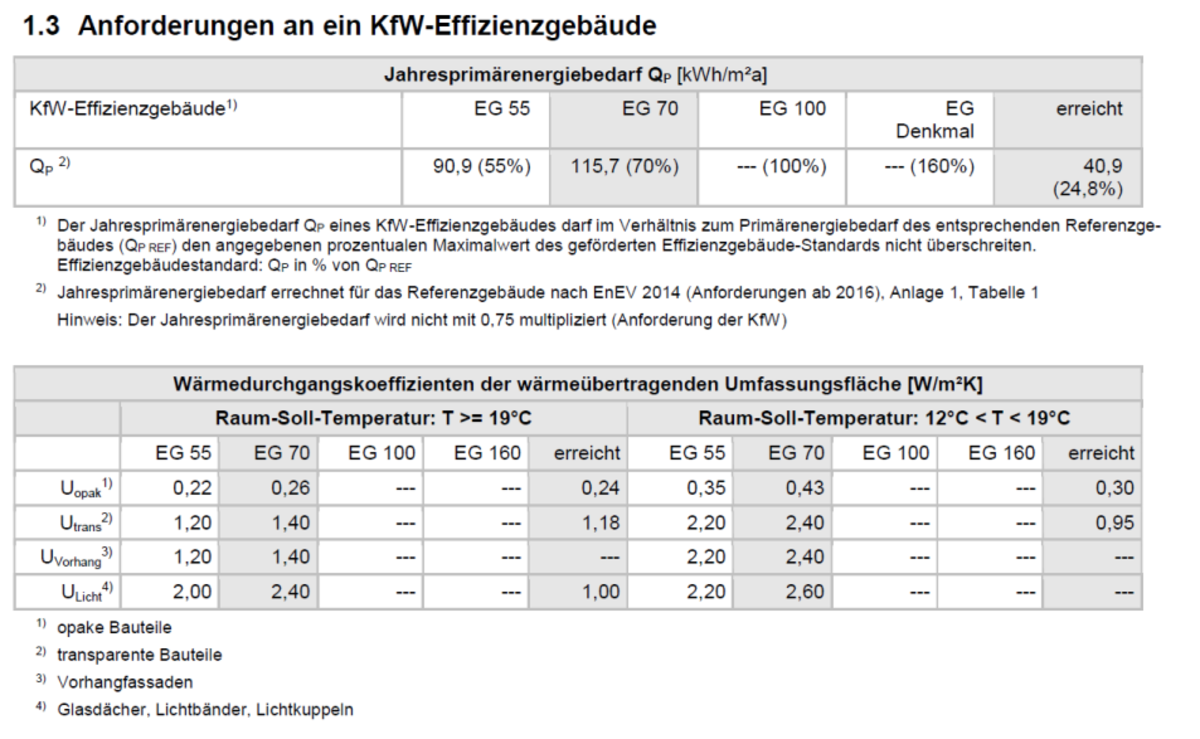

                                    Anforderungstabelle für ein KfW-Effizienzhaus Nichtwohngebäude

                                    Anforderungstabelle für ein KfW-Effizienzhaus Nichtwohngebäude

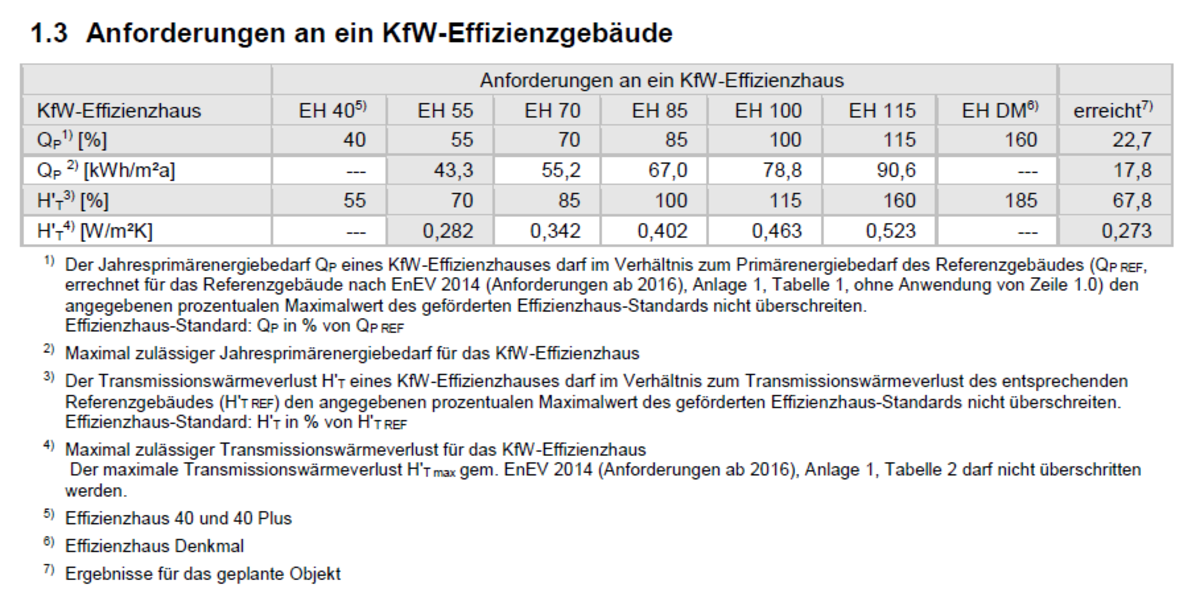

                                    Anforderungstabelle für ein KfW-Effizienzhaus Wohngebäude

                                    Anforderungstabelle für ein KfW-Effizienzhaus Wohngebäude

                                    EVEBI - Raumbuch Pro

                                    • Bericht: Die Raumdaten können jetzt in einem Bericht ausgegeben werden. Damit ist eine Übersicht über alle Räume mit ihren Begrenzungsflächen und den zugeordneten Konstruktionen und  Bauteilen möglich.
                                    • Die Räume werden geschossweise sortiert. Zu den Raumbegrenzungsflächen werden die Fläche, die Richtung, der U-Wert, die zugehörige Konstruktion, das zugeordnete Bauteil und der Übergang ausgegeben.
                                    • Der Anwender kann zwischen einer kompakten und detaillierten Darstellung wählen. In der detaillierten Darstellung werden zusätzlich die Eigenschaften der Räume, wie Nutzung, Luftverbund, Raum-Solltemperatur etc. ausgegeben.
                                    • Aufruf des Berichtes: Klicken Sie das Berichssymbol in der Raummaske oder wählen Sie im Menü Berichte den Eintrag Fachberichte, Raumdaten.
                                    • Beispielbericht Raumdaten kompakt
                                    • Beispielbericht Raumdaten detailliert

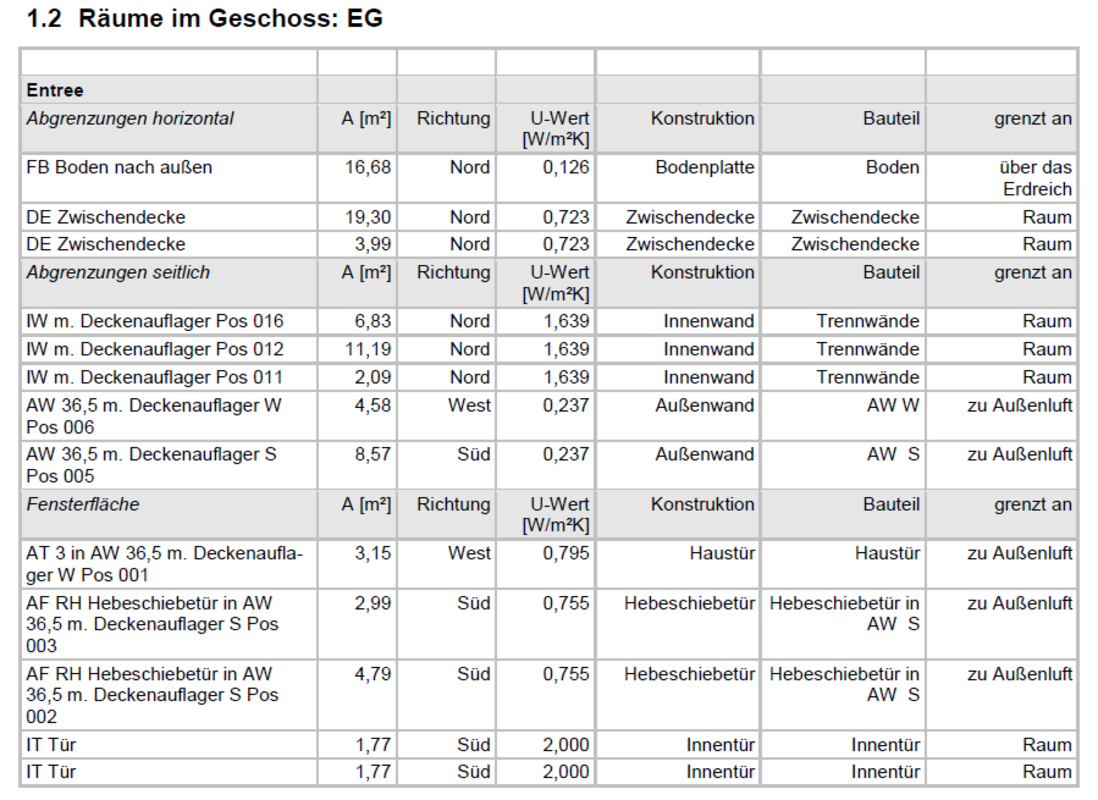

                                    Bericht Raumdaten Kompakt

                                    Bericht Raumdaten Kompakt

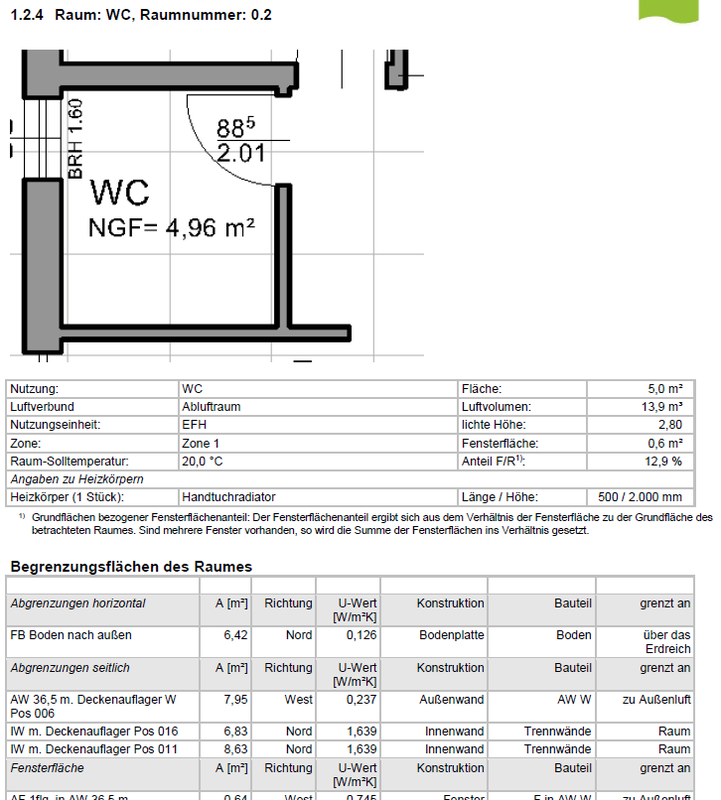

                                    Bericht Raumdaten Detailliert

                                    Bericht Raumdaten Detailliert

                                    EVEBI - Sommerlicher Wärmeschutz Pro und Simulation

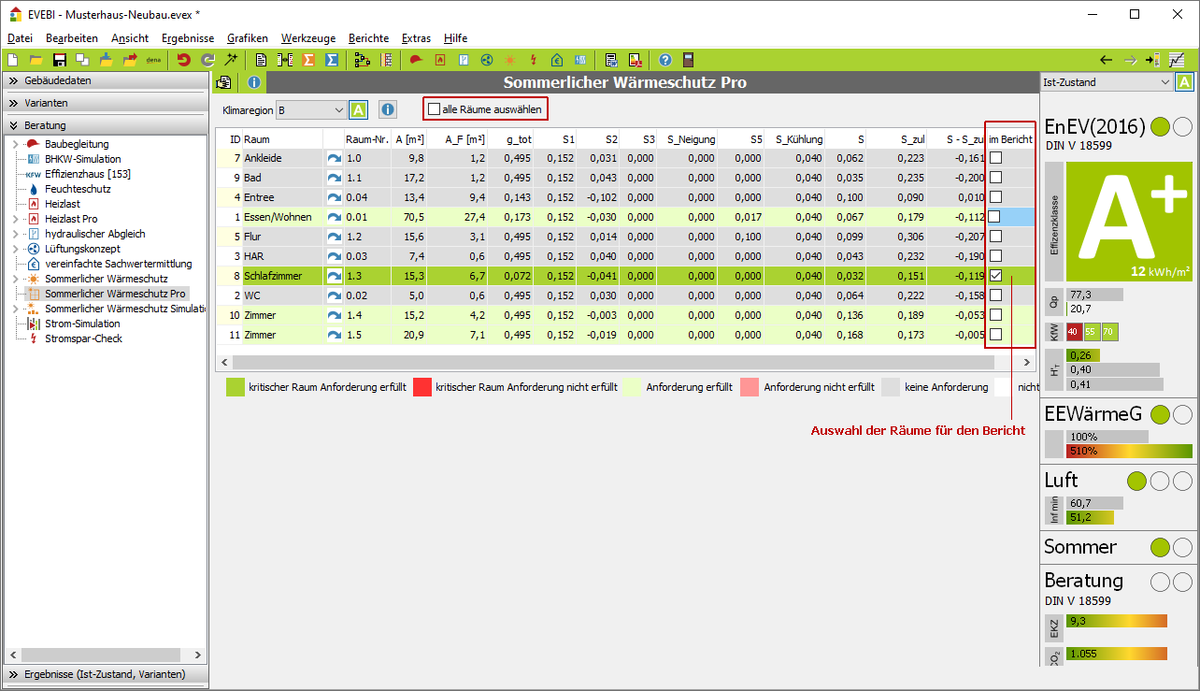

                                    Sommerlicher Wärmeschutz Pro: Auswahl der Bauteile für den Bericht

                                    Sommerlicher Wärmeschutz Pro: Auswahl der Bauteile für den Bericht

                                    EVEBI - Klimaanlagen-Inspektion

                                    • Aktualiserung wegen DIN SPEC 15240:2019-03
                                    • Sensorik
                                    • Dichtigkeitsklasse
                                    • Das Effizienzlabel wurde ergänzt
                                    Bericht Raumdaten Kompakt

                                    Bericht Raumdaten Kompakt

                                    Bericht Raumdaten Detailliert

                                    Bericht Raumdaten Detailliert
