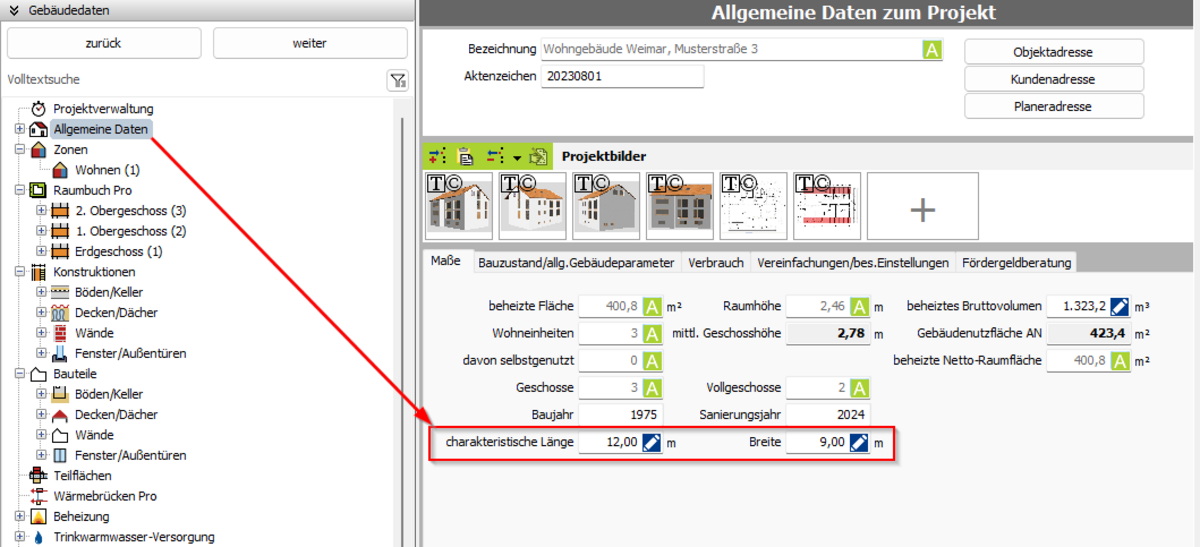

Wussten Sie, dass die Ermittlung der charakteristische Länge und Breite eines Gebäudes, nach DIN V 18599-5, Anhang B, über die Summe der Längen und der mittleren Breite ermittelt wird?
Bei Verwendung des Flächenmanagers wird die charakteristische Länge und Breite über die Summe der Längen und der mittleren Breite ermittelt.

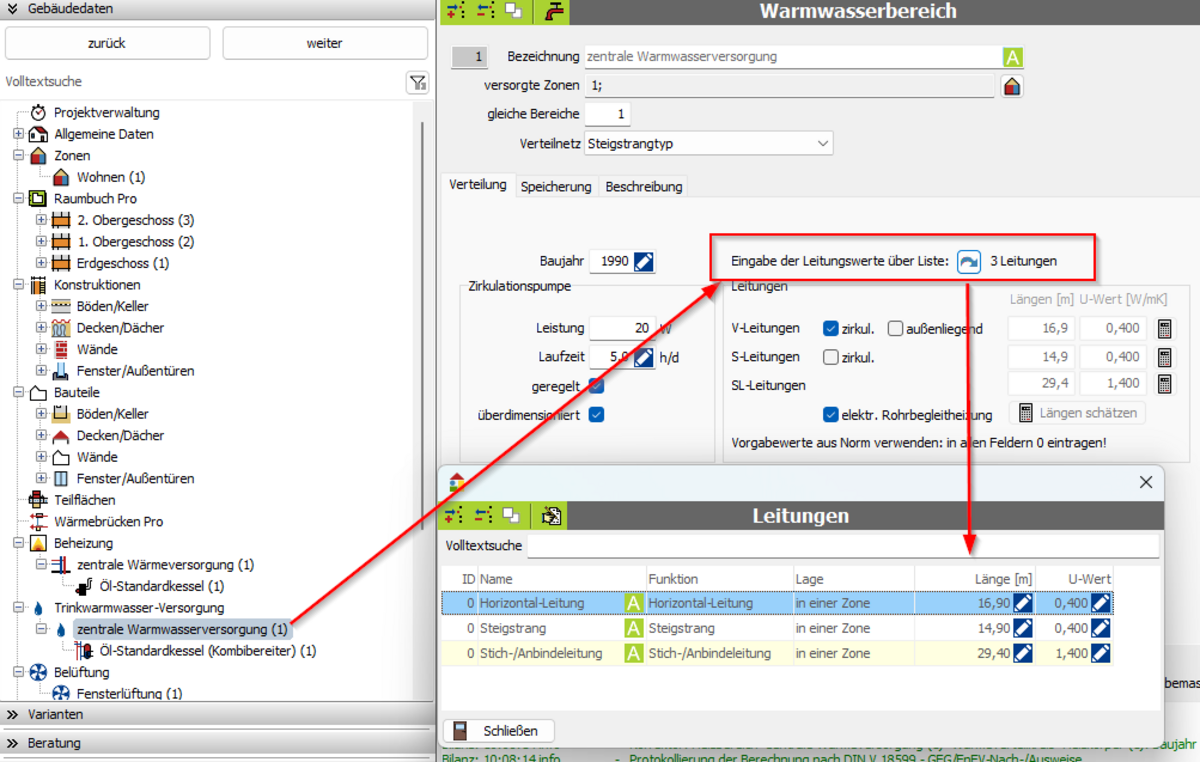

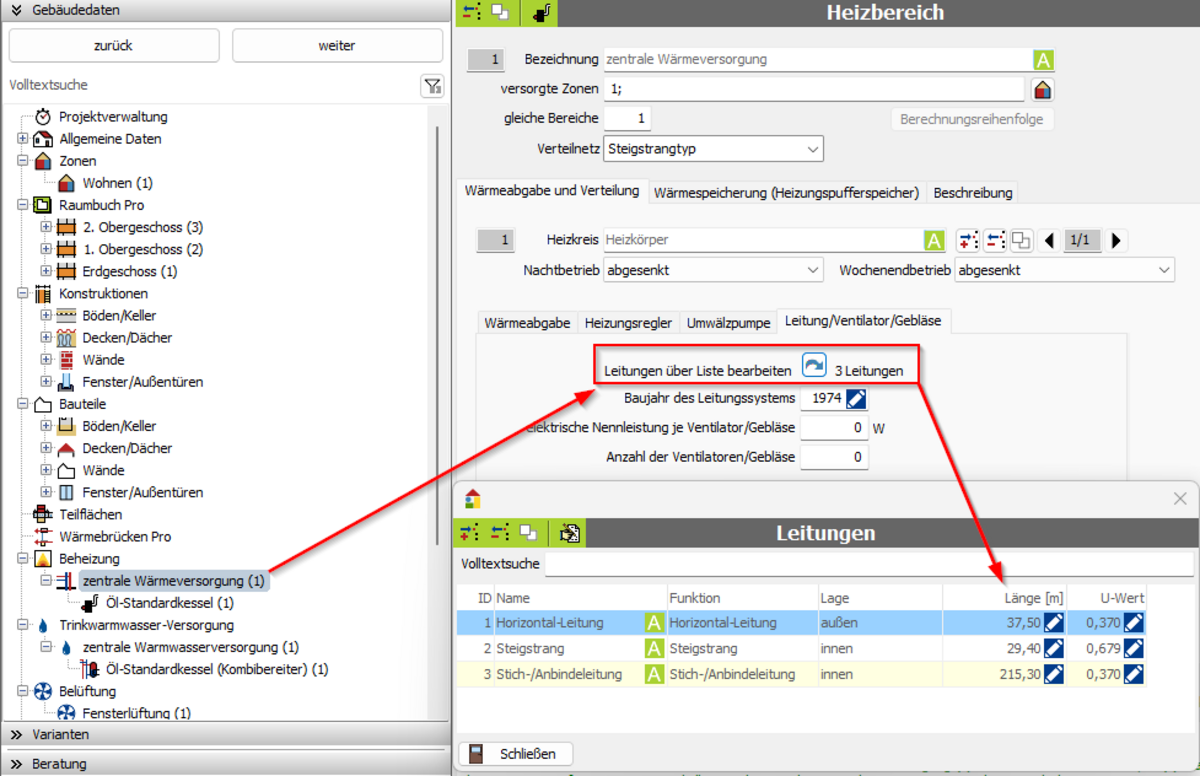

Standardlängen nach Tabelle 15, DIN V 18599-5 anhand der Länge und Breite des Gebäudes und der Anzahl und Höhe der Geschosse. Befinden sich die Leitungen in mehreren Zonen, so werden die Verteil- und Anbindeleitungen aus den geometrischen Abmessungen der Zonen und die Verteilleitungen für das gesamte Gebäude ermittelt.
Eine Beschreibung der charakteristischen Länge und Breite für die Zone/das Gebäude finden Sie unter: ⇒
ENVISYS: Daten der Leitungen und Ventilatoren (DIN V 18599)
Die automatisch hinterlegten Längen der Leitungen können, je nach automatisch ermittelter charakteristischer Läng und Breite, unplausible Ergebnisse liefern und sollten stets vom Anwender überprüft werden!
Detaillierte Informationen finden Sie hier: ENVISYS: Gebäudedimensionierung (DIN V 18599)
